Szczegóły Produktu:
|
Nazwa produktu: | Podłoża diamentowe CVD | Gęstość (g/cm3): | 3.515 |
---|---|---|---|
Moduł Younga (PGa): | 1050 | Odporność na pękanie (MPa·m1/2): | 1~8 |
Współczynnik tarcia: | 0,1 | Przewodność cieplna (300K,Wm·K): | 1000~2000 |
Podkreślić: | Pojedynczy kryształowy wafel diamentowy,syntetyczne diamenty 225nm,diamentowy wafel N |
225 nm do dalekiej podczerwieni Zawartość monokrystalicznego diamentu N klasy elektronicznej <100 ppb

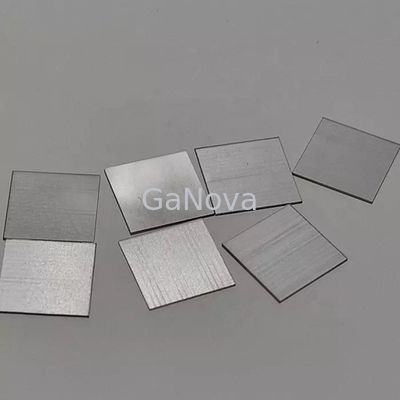

3 * 3 mm² * 0,3 mm Pojedynczy kryształowy diament klasy elektronicznej, zawartość N <100ppb, XRD <0,015º do radiatora
Przegląd
Zalety:
1, produkowane przez HPHT lub CVD
2, wysoka jakość jak naturalny diament, twardość to Moh's 10, może przejść diamentowy długopis testowy.
3, biały lub żółty kolor, dobra przezroczystość, wysoka wytrzymałość, niskie zanieczyszczenie
4, różne kształty (okrągłe, kwadratowe, sześcienne), rozmiar i grubość (1,1 mm do 1,7 mm) są dostępne.
Funkcje dla monokrystalicznych diamentów syntetycznych na sprzedaż
1. Regularny i nieregularny kwadratowy kształt
2. Wysoka twardość i wytrzymałość, świetna stabilność termiczna
3. Wysoka odporność na uderzenia
4. Dobra przezroczystość
Specyfikacja
nieruchomości | Diament syntetyczny | |
Gęstość (g / cm3) | 3.515 | Właściwości wewnętrzne |
Moduł Younga (PGa) | 1050 |
Właściwości mechaniczne |
Twardość (PGa) |
70 ~ 120 pojedynczy kryształ 60 ~ 100 polikrystaliczny |
|
Niszcząca siła |
2,5-3GPapojedynczy kryształ 200-1100 MPa polikrystaliczny |
|
Odporność na pękanie (MPa·m1/2) | 1~8 | |
Współczynnik tarcia | 0,1 | |
Przewodność cieplna (300K,Wm·K) | 1000~2000 | Właściwości termiczne |
Współczynnik rozszerzalności cieplnej (×10-6/℃) | 1 (temperatura pokojowa) | |
Współczynnik załamania światła (590nm) | 2.4 | Właściwości optyczne |
Przepuszczalność światła | 225 nm do dalekiej podczerwieni | |
Szerokość pasma wzbronionego (ev) | 5.47 | Właściwości elektryczne |
Rezystywność (Ω·cm) | >1010 | |
Ruchliwość elektronów (cm2/VS) | 4500 | |
Ruchliwość otworu (cm2/Vs) | 3800 | |
Stała dielektryczna | 5.5 | Właściwości dielektryczne |
Straty dielektryczne | <2×10-4 |
