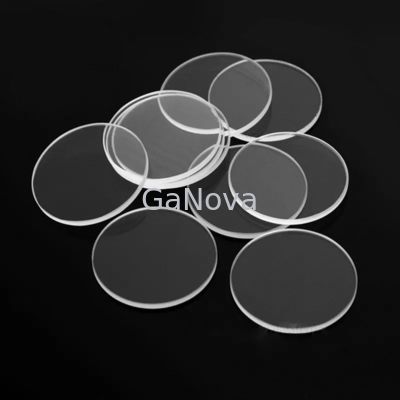

EPI Ready Sapphire Substrate Krawędź waflowa typu R Polerowana na lustro

EPI Ready Sapphire Substrate Krawędź waflowa typu R Polerowana na lustro
EPI Ready Sapphire Substrate Krawędź waflowa typu R Polerowana na lustro

Duży Obraz :  EPI Ready Sapphire Substrate Krawędź waflowa typu R Polerowana na lustro

Szczegóły Produktu:
Numer modelu: JDCD08-001-001
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności: T/T

EPI Ready Sapphire Substrate Krawędź waflowa typu R Polerowana na lustro

Opis
Orientacja powierzchni: Samolot A(11-20) Materiał: Wysoka czystość Al2O3 (>99,995%)
Grubość: 430 ±10μm Płaszczyzna R: R9
Średnica: 50,8 ±0,10 Krawędź waflowa: typu R
Podkreślić:

EPI Ready Sapphire Substrate

,

dwustronnie polerowany wafel 430um

,

Sapphire Substrate Mirror Polished

Thk 430μm 50mm szafirowe podłoże waflowe waflowe krawędzie typu R polerowane na lustro, gotowe do EPI

JDCD08-001-001 Średnica 50 mm Płytka z szafirowym podłożem, grubość 430 μm, orientacja kryształu C/M0,2, OF długość (mm) 16 Układ LED, materiał podłoża

Szafir jest obecnie najbardziej odpowiedni, ponieważ w różnych urządzeniach stosuje się różne półprzewodniki.Cyfrowe produkty komunikacyjne, takie jak smartfony, aparaty cyfrowe, pralki, żarówki LED i lodówki wykorzystują półprzewodniki.

Niewiele jest też urządzeń elektronicznych pozbawionych układów scalonych.W miarę upływu czasu nastąpi dalszy rozwój w dziedzinie podłoży szafirowych.



Parametry

Specyfikacja
Jednostka Cel Tolerancja
Materiał Wysoka czystość Al2O3(>99,995%)
Średnica mm 50,8 ±0,10
Grubość μm 430 ±15
Orientacja powierzchni Płaszczyzna C(0001)
-Off Kąt w kierunku osi M stopień 0,20 ±0,10
-Off Kąt w kierunku osi A stopień 0.00 ±0,10
Płaska orientacja Samolot A(11-20)
-Płaski kąt przesunięcia stopień 0,0 ±0,2
Płaska długość mm 16.0 ±1
Płaszczyzna R R9
Chropowatość powierzchni przedniej (Ra) nm <0,3
Szorstkość tylnej powierzchni μm 0,8 ~ 1,2 μm
Powierzchnia czołowa Jakość Polerowane na lustro, gotowe na EPI
Krawędź waflowa typu R
Amplituda fazowania μm 80-160
Uwzględniony kąt radian między płaską krawędzią a zaokrągloną krawędzią mm R=9
TTV μm ≤5
LTV(5x5mm) μm ≤1,5
Ukłon μm 0~-5
Osnowa μm ≤10
Znak laserowy   Zgodnie z wymaganiami klienta





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
