Orientacja kryształów C/M0.2 Wafel szafirowy Grubość 440μm

Orientacja kryształów C/M0.2 Wafel szafirowy Grubość 440μm
Orientacja kryształów C/M0.2 Wafel szafirowy Grubość 440μm

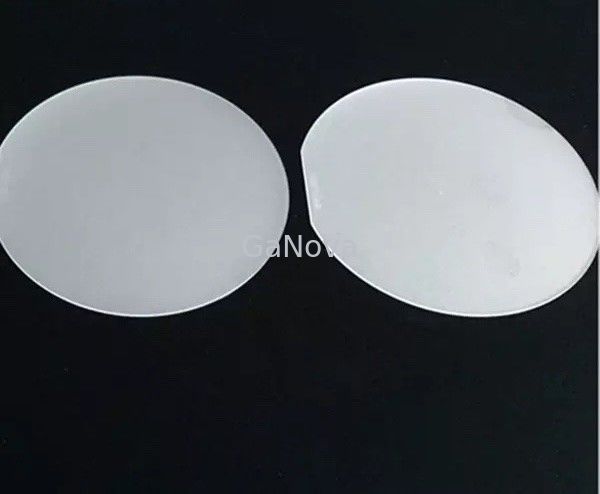

Duży Obraz :  Orientacja kryształów C/M0.2 Wafel szafirowy Grubość 440μm

Szczegóły Produktu:
Numer modelu: JDCD08-001-001
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności: T/T

Orientacja kryształów C/M0.2 Wafel szafirowy Grubość 440μm

Opis
Orientacja powierzchni: Samolot A(11-20) Materiał: Wysoka czystość Al₂O₃(>99,995%)
Grubość: 430 ±10μm Płaszczyzna R: R9
Średnica: 50,8 ±0,10 Krawędź waflowa: typu R
Podkreślić:

Sapphire Wafer C Plane

,

polerowane podłoża szafirowe

,

Sapphire Wafer Thk 440um

Orientacja kryształów C/M0.2 50mm Sapphire Substrate Wafel Grubość 430μm

JDCD08-001-001 Średnica 50 mm Płytka z szafirowego podłoża, grubość 430 μm, orientacja kryształu C/M0.2, OF długość (mm) 16 Chip LED, materiał podłoża

Podłoża szafirowe są dostępne w różnych rozmiarach.W zależności od wymagań można wybrać odpowiedni typ rozmiaru, który będzie się różnił w zależności od branży.Czasami w jednej branży może być wymagany więcej niż jeden rozmiar.Niezależnie od przypadku, ważne jest, aby dokonać zakupu od renomowanego producenta.Poza rozmiarem zapewni to również dobrą jakość.



Parametry

Specyfikacja
Jednostka Cel Tolerancja
Materiał Wysoka czystość Al2O3(>99,995%)
Średnica mm 50,8 ±0,10
Grubość μm 430 ±15
Orientacja powierzchni Płaszczyzna C(0001)
-Off Kąt w kierunku osi M stopień 0,20 ±0,10
-Off Kąt w kierunku osi A stopień 0.00 ±0,10
Płaska orientacja Samolot A(11-20)
-Płaski kąt przesunięcia stopień 0,0 ±0,2
Płaska długość mm 16.0 ±1
Płaszczyzna R R9
Chropowatość powierzchni przedniej (Ra) nm <0,3
Szorstkość tylnej powierzchni μm 0,8 ~ 1,2 μm
Powierzchnia czołowa Jakość Polerowane na lustro, gotowe na EPI
Krawędź waflowa typu R
Amplituda fazowania μm 80-160
Uwzględniony kąt radian między płaską krawędzią a zaokrągloną krawędzią mm R=9
TTV μm ≤5
LTV(5x5mm) μm ≤1,5
Ukłon μm 0~-5
Osnowa μm ≤10
Znak laserowy   Zgodnie z wymaganiami klienta





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
