Szczegóły Produktu:
|
| Polityp: | 4 godz | Średnica: | 100,0 mm±0,5 mm |
|---|---|---|---|
| Typ przewoźnika: | typu N | Orientacja: | 4,0°±0,2° |
| Podstawowa orientacja płaska: | {10-10}±5,0° | Pomocnicza płaska orientacja: | Powierzchnia Si: 90°cw.od pierwotnego płaskiego ± 5° |
| Podkreślić: | Kryształ węglika krzemu klasy P,pojedynczy kryształ węglika krzemu,kryształ węglika krzemu 4H |
||

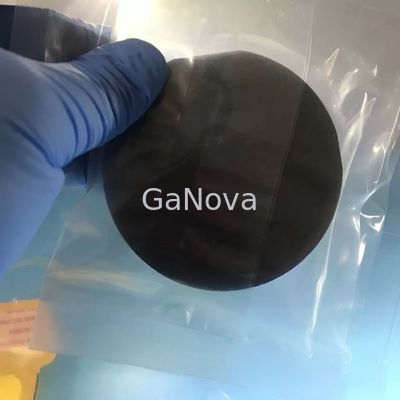

100,0 mm ± 0,5 mm SiC Seed Crystal 4 "P Stopień 4,0 ° ± 0,2 ° Polityp 4H
Kryształ zarodkowy SiC 4" PStopień
SiC może wytrzymać gradient napięcia (lub pole elektryczne) ponad osiem razy większy niż Si lub GaAs bez przebicia lawinowego.To pole elektryczne o wysokim przebiciu umożliwia wytwarzanie urządzeń o bardzo wysokim napięciu i dużej mocy, takich jak diody, tranzystory mocy, tyrystory mocy i tłumiki przepięć, a także urządzenia mikrofalowe dużej mocy.Dodatkowo pozwala na umieszczenie urządzeń bardzo blisko siebie, zapewniając dużą gęstość upakowania urządzeń dla układów scalonych.
| Specyfikacje 6-calowych wlewków SiC | ||
| Stopień | Klasa produkcyjna | Fałszywy stopień |
| Polityp | 4H | |
| Średnica | 100,0 mm±0,5 mm | |
| Typ przewoźnika | typu N | |
| Oporność | 0,015~0,028ohm.cm | |
| Orientacja | 4,0°±0,2° | |
| Podstawowa orientacja płaska | {10-10}±5,0° | |
| Podstawowa płaska długość | 32,5 mm ± 2,0 mm | |
| Pomocnicza płaska orientacja | Powierzchnia Si: 90°cw.od pierwotnego płaskiego ± 5° | |
| Drugorzędna długość płaska | 18,0 mm ± 2,0 mm | |
| Pęknięcia krawędzi przez światło o dużym natężeniu | ≤1 mm promieniowo | ≤3 mm w promieniu |
| Hex Plates przez światło o wysokiej intensywności | Rozmiar < 1 mm, powierzchnia skumulowana < 1% | Powierzchnia skumulowana <5% |
| Politypy Obszary przez światło o wysokiej intensywności | Nic | ≤5% powierzchni |
| Gęstość mikrorurki | To destrukcyjne testy.W przypadku jakichkolwiek sporów, próbki do ponownego przetestowania przez dostawcę powinny być dostarczone przez klienta. |
To destrukcyjne testy.W przypadku jakichkolwiek sporów, próbki do ponownego przetestowania przez dostawcę powinny być dostarczone przez klienta.
|
| Chip krawędzi | ≤1 przy maksymalnej długości i szerokości 1 mm | ≤3 przy maksymalnej długości i szerokości 3 mm |
