4H Politype Single Crystal Silicon Carbide 4" P Grade Si Face

Orzecznictwo
Chiny Shanghai GaNova Electronic Information Co., Ltd. Certyfikaty
Im Online Czat teraz

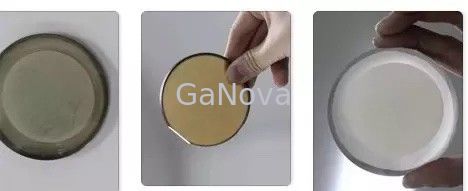

4H Politype Single Crystal Silicon Carbide 4" P Grade Si Face

4H Politype Single Crystal Silicon Carbide 4" P Grade Si Face
4H Politype Single Crystal Silicon Carbide 4" P Grade Si Face

Duży Obraz :  4H Politype Single Crystal Silicon Carbide 4" P Grade Si Face

Szczegóły Produktu:
Numer modelu: JDZJ01-001-001
Zapłata:
Szczegóły pakowania: Pakowane w pomieszczeniu czystym w pojedynczy pojemnik na nasiona
Czas dostawy: 3-4 dni tygodnia

4H Politype Single Crystal Silicon Carbide 4" P Grade Si Face

Opis
Polityp: 4 godz Średnica: 100,0 mm±0,5 mm
Orientacja: 4,0°±0,2° Podstawowa orientacja płaska: {10-10}±5,0°
Podstawowa płaska długość: 32,5 mm ± 2,0 mm Pomocnicza płaska orientacja: Powierzchnia Si: 90°cw.od pierwotnego płaskiego ± 5°
Podkreślić:

monokrystaliczny węglik krzemu 4 "

,

krystaliczny węglik krzemu typu N

,

monokrystaliczny węglik krzemu Si twarz

JDZJ01-001-001 SiC Seed Crystal 4 "P Grade Si-Face 90 ° Cw. Od pierwotnego płaskiego ± 5 °



Kryształ zarodkowy SiC 4" PStopień



Fizyczne i elektroniczne właściwości SiC sprawiają, że jest to czołowy materiał półprzewodnikowy do urządzeń optoelektronicznych o krótkiej długości fali, odpornych na wysokie temperatury, promieniowanie oraz urządzenia elektroniczne o dużej mocy/wysokiej częstotliwości.



Specyfikacje 6-calowych wlewków SiC
Stopień Klasa produkcyjna Fałszywy stopień
Polityp 4H
Średnica 100,0 mm±0,5 mm
Typ przewoźnika typu N
Oporność 0,015~0,028ohm.cm
Orientacja 4,0°±0,2°
Podstawowa orientacja płaska {10-10}±5,0°
Podstawowa płaska długość 32,5 mm ± 2,0 mm
Pomocnicza płaska orientacja Powierzchnia Si: 90°cw.od pierwotnego płaskiego ± 5°
Drugorzędna długość płaska 18,0 mm ± 2,0 mm
Pęknięcia krawędzi przez światło o dużym natężeniu ≤1 mm promieniowo ≤3 mm w promieniu
Hex Plates przez światło o wysokiej intensywności Rozmiar < 1 mm, powierzchnia skumulowana < 1% Powierzchnia skumulowana <5%
Politypy Obszary przez światło o wysokiej intensywności Nic ≤5% powierzchni
Gęstość mikrorurki To destrukcyjne testy.W przypadku jakichkolwiek sporów, próbki do ponownego przetestowania przez dostawcę powinny być dostarczone przez klienta.

To destrukcyjne testy.W przypadku jakichkolwiek sporów, próbki do ponownego przetestowania przez dostawcę powinny być dostarczone przez klienta.



Chip krawędzi ≤1 przy maksymalnej długości i szerokości 1 mm ≤3 przy maksymalnej długości i szerokości 3 mm





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
