Szczegóły Produktu:
|
| Nazwa produktu: | Podłoże pojedynczego kryształu GaN | Wymiary: | 5x10mm² |
|---|---|---|---|
| Grubość: | 350 ±25µm | TTV: | ≤ 10µm |
| kokarda: | - 10µm ≤ ŁUK ≤ 10µm | Gęstość defektów makro: | 0cm⁻² |
| Podkreślić: | Podłoże pojedynczego kryształu GaN,wafel typu azotku galu N,podłoże pojedynczego kryształu 5x10 |
||

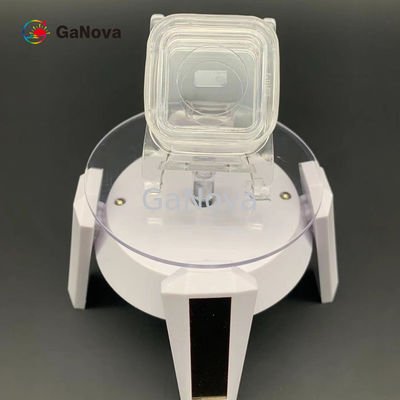

5*10mm2M-face Niedomieszkowany typ n Wolnostojące podłoże monokrystaliczne GaN Rezystywność < 0,1 Ω·cm Urządzenie zasilające/płytka laserowa
Przegląd
Dokonano przeglądu różnych aspektów fizycznych i potencjalnych zastosowań indukowanego laserem oddzielania epiwarstw GaN od ich szafirowego podłoża.Omówiono wpływ krótkich impulsów laserowych na rozkład termiczny GaN oraz możliwe zastosowania indukowanej laserowo dysocjacji GaN do szybkiego trawienia tego materiału.Szczególny nacisk kładzie się na wolne od defektów rozwarstwianie wielkopowierzchniowych warstw GaN o grubościach w zakresie od 3 do 300 μm z szafirowych podłoży.
| M Fas FRee-ulIING GAN PodulraTmiS | ||||
| Przedmiot |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
Uwagi: Kąt łuku kołowego (R < 2 mm) służy do rozróżnienia powierzchni przedniej i tylnej. |
| Wymiary | 5x10mm2 | |||
| Grubość | 350 ±25 µm | |||
| Orientacja |
Płaszczyzna M (1-100) kąt odchylenia w kierunku osi A 0 ±0,5° Płaszczyzna M (1-100) kąt odchylenia od osi C - 1 ±0,2° |
|||
| Typ przewodzenia | typu N | typu N | Półizolujące | |
| Rezystywność (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| UKŁON | - 10 µm ≤ ŁUK ≤ 10 µm | |||
| Chropowatość powierzchni czołowej |
< 0,2 nm (polerowany); lub < 0,3 nm (polerowanie i obróbka powierzchni pod kątem epitaksji) |
|||
| Chropowatość powierzchni tylnej |
0,5 ~ 1,5 μm opcja: 1~3 nm (dokładne szlifowanie);< 0,2 nm (polerowane) |
|||
| Gęstość dyslokacji | Od 1x105do 3x106cm-2 | |||
| Gęstość defektów makro | 0 cm-2 | |||
| Powierzchnia użytkowa | > 90% (wyłączenie krawędzi) | |||
| Pakiet | Pakowane w środowisku clean room klasy 100, w pojemniku 6 SZT, w atmosferze azotu | |||
Dodatek: Wykres kąta błędnego cięcia
Jeśli δ1= 0 ±0,5 stopnia, wtedy kąt odchylenia płaszczyzny M (1-100) w kierunku osi A wynosi 0 ±0,5 stopnia.
Jeśli δ2= - 1 ±0,2 stopnia, wtedy płaszczyzna M (1-100) kąt odchylenia w kierunku osi C wynosi -1 ±0,2 stopnia.
