Szczegóły Produktu:
|
| Nazwa produktu: | Wolnostojące podłoża GaN | Grubość: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ 10µm | kokarda: | - 10µm ≤ ŁUK ≤ 10µm |
| Gęstość dyslokacji: | Od 1 x 10⁵ do 3 x 10⁶cm⁻² | Gęstość defektów makro: | 0cm⁻² |
| Podkreślić: | SP Face Podłoże z azotku galu,płytka z azotku galu 350um,5 x 10 |
||
5x10mm2Wolnostojące podłoża GaN 350 ±25 µm Od 1 x 105do 3x106cm-2
5*10mm2SP-face (20-21)/(20-2-1) Niedomieszkowane wolnostojące podłoże monokrystaliczne GaN typu SI Rezystywność > 106Wafel urządzeń RF Ω·cm
Przegląd
Istnieją trzy główne podłoża, które są używane z GaN - węglik krzemu (SiC), krzem (Si) i diament.GaN na SiC jest najbardziej powszechnym z tych trzech i był używany w różnych zastosowaniach w wojsku oraz w aplikacjach infrastruktury bezprzewodowej dużej mocy.GaN na Si jest nowszym podłożem, którego wydajność nie jest tak dobra jak SiC, ale jest bardziej ekonomiczny.GaN na diamencie ma najlepsze wyniki, jednak ponieważ jest nowy i stosunkowo drogi, zastosowania, w których był używany, są ograniczone.W poniższej tabeli porównaliśmy wszystkie trzy podłoża GaN.
| (20-21)/(20-2-1) FAce FRee-ulAndING GAN PodulraTmiS | ||||
| Przedmiot |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
Uwagi: Kąt łuku kołowego (R < 2 mm) służy do rozróżnienia powierzchni przedniej i tylnej. |
| Wymiary | 5x10mm2 | |||
| Grubość | 350 ±25 µm | |||
| Orientacja |
(20-21)/(20-2-1) kąt odchylenia płaszczyzny w kierunku osi A 0 ±0,5° (20-21)/(20-2-1) kąt zejścia płaszczyzny w kierunku osi C - 1 ±0,2° |
|||
| Typ przewodzenia | typu N | typu N | Półizolujące | |
| Rezystywność (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| UKŁON | - 10 µm ≤ ŁUK ≤ 10 µm | |||
| Chropowatość powierzchni czołowej |
< 0,2 nm (polerowany); lub < 0,3 nm (polerowanie i obróbka powierzchni pod kątem epitaksji) |
|||
| Chropowatość powierzchni tylnej |
0,5 ~ 1,5 μm opcja: 1~3 nm (dokładne szlifowanie);< 0,2 nm (polerowane) |
|||
| Gęstość dyslokacji | Od 1x105do 3x106cm-2 | |||
| Gęstość defektów makro | 0 cm-2 | |||
| Powierzchnia użytkowa | > 90% (wyłączenie krawędzi) | |||

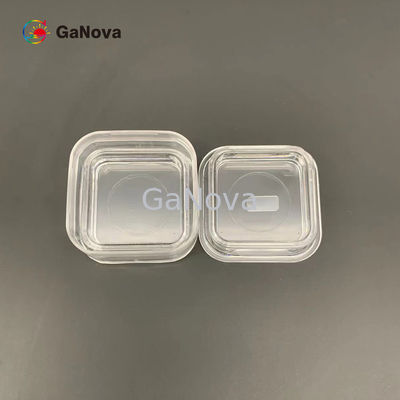

| Pakiet | Pakowane w środowisku clean room klasy 100, w pojemniku 6 SZT, w atmosferze azotu | |||
Dodatek: Wykres kąta błędnego cięcia
Jeśli δ1= 0 ±0,5°, wtedy (20-21)/(20-2-1) kąt odchylenia płaszczyzny w kierunku osi A wynosi 0 ±0,5°.
Jeśli δ2= -1 ±0,2°, wtedy (20-21)/(20-2-1) kąt odchylenia płaszczyzny w kierunku osi C wynosi -1 ±0,2°.
