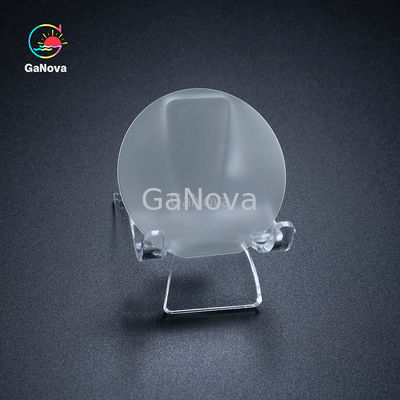

Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości

Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości
GaN Epitaxial Wafer Essential For High Voltage High Frequency Chip Production
Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości

Duży Obraz :  Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Ganova
Numer modelu: 0JDWY03-001-050
Zapłata:
Minimalne zamówienie: 5
Czas dostawy: 3-4 tygodnie
Zasady płatności: T/T
Możliwość Supply: 10000

Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości

Opis
Rodzaj:: Płaski Szafir Polski: Jednostronnie polerowane (SSP) / Dwustronnie polerowane (DSP)
Wymiar: 50,8±0,2 mm (2 cale)/100±0,2 mm (4 cale)/150 +0,2 mm (6 cali) Orientacja: C płaszczyzna (0001) pod kątem odchylenia w kierunku osi M 0,2 + 0,1°
Gęstość: 430+25 um (2 cale)/660+25 um (4 cale)/1300 +25 um (6 cali) Rodzaj: GaN na płytce epitaksjalnej szafirowej
Podkreślić:

Produkcja płytek z chipów

,

Produkcja chipów GaN Epitaxial Wafers

,

Epi-plasterki GaN do produkcji chipów

Opis:

Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości 0



Płytki epiaksjalne odnoszą się do produktów utworzonych przez wzrost nowej pojedynczej warstwy krystalicznej na pojedynczym podłożu krystalicznym.Płytki epiaksiale określają około 70% wydajności urządzeń i są ważnymi surowcami do chipów półprzewodnikowychProducenci płytek epiaksjalnych używają urządzeń CVD (Chemical Vapor Deposition), MBE (Molecular Beam Epitaxy), HVPE itp.do hodowli kryształów i wytwarzania płytek epitaksyalnych na materiałach podłożaPłytki epitaksyalne są następnie wytwarzane w płytki za pomocą procesów takich jak fotolitografia, osadzenie cienkich filmów i etycja.które przechodzą procesy pakowania, takie jak mocowanie podłoża, montaż powłok ochronnych, połączenie przewodów pomiędzy szpilkami układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układui inne kroki testowe, aby ostatecznie wyprodukować chipPowyższy proces produkcji chipów musi utrzymywać interakcję z procesem projektowania chipów, aby zapewnić, że końcowy chip spełnia wymagania projektowania chipów.
Na podstawie wydajności azotanu gallu, płytki epitaksowe azotanu gallu nadają się głównie do zastosowań o wysokiej mocy, wysokiej częstotliwości, średnim i niskim napięciu, szczególnie odzwierciedlonych w:1) Duża szerokość pasma: Duża szerokość przepustowości poprawia poziom oporu napięcia urządzeń z azotkiem galiu, które mogą wytwarzać większą moc niż urządzenia z arsenkiem galiu,specjalnie odpowiedni do stacji bazowych łączności 5G2) Wysoka wydajność konwersji:Opór przewodzenia galiowaty przełącznik urządzeń elektronicznych zasilania jest trzy rzędy mniejsze niż urządzeń krzemowych3) Wysoka przewodność cieplna: Wysoka przewodność cieplna azotanu galiu zapewnia mu doskonałe właściwości rozpraszania ciepła,o pojemności nieprzekraczającej 10 W4) Siła pola elektrycznego rozpadu: chociaż siła pola elektrycznego rozpadu azotanu gallu jest podobna do siły azotanu krzemu,Tolerancja napięcia urządzeń z azotkiem gallu wynosi zwykle około 1000V ze względu na takie czynniki, jak technologia półprzewodników i niezgodność siatki materiału, a bezpieczne napięcie robocze jest zwykle poniżej 650 V





Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości 1Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości 2

specyfikacje:

2 - 6Calownik Niewykorzystane GaN/Szafir Wafelka







Substrat

Rodzaj Szafir płaski







Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości 3

Polski Politykowane z jednej strony (SSP) / Politykowane z dwóch stron (DSP)
Wymiar 50.8 ±0,2 mm (2 cali) /100 ±0,2 mm (4 cali) /150 ±0,2 mm (6 cali)
Orientacja Poziom C (0001) pod kątem odchylenia w kierunku osi M 0,2 ± 0,1°
Gęstość 430 ± 25 μm (2 cali) /660 ± 25 μm (4 cali) /1300 ± 25 μm (6 cali)











Epilayer

Struktura 40,5 μm buforu uGaN/~ 25 nm buforu uGaN/safir
Rodzaj przewodzenia Rodzaj N
Gęstość/std 40,5 ± 0,5 μm/ < 3%
Bruki (Ra) < 0,5 nm
XRD FWHM (0002) < 300 sekund łukowych, ((10-12) < 400 sekund łukowych
Odporność (300K) < 0,5 Ω·cm
Mobilność > 300 cm2/V·s
Stężenie nośnika ≤ 1 × 1017 cm-3
Powierzchnia użytkowa > 90% (wyłączenie defektów krawędzi i defektów makro)

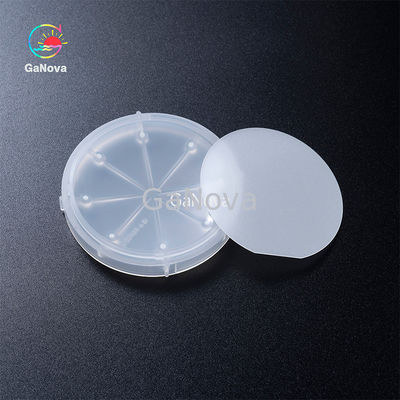

Pakiet



Zakochane w czystym pomieszczeniu w pojedynczym pojemniku do płytek



Wafery epitaksyalne GaN niezbędne do produkcji chipów wysokonapięciowych o wysokiej częstotliwości 4
