Szczegóły Produktu:
|
| Podkreślić: | Nitryd galliowy GaN Substrat jednokrystaliczny,2calowy Nitryd Galliowy |
||
|---|---|---|---|

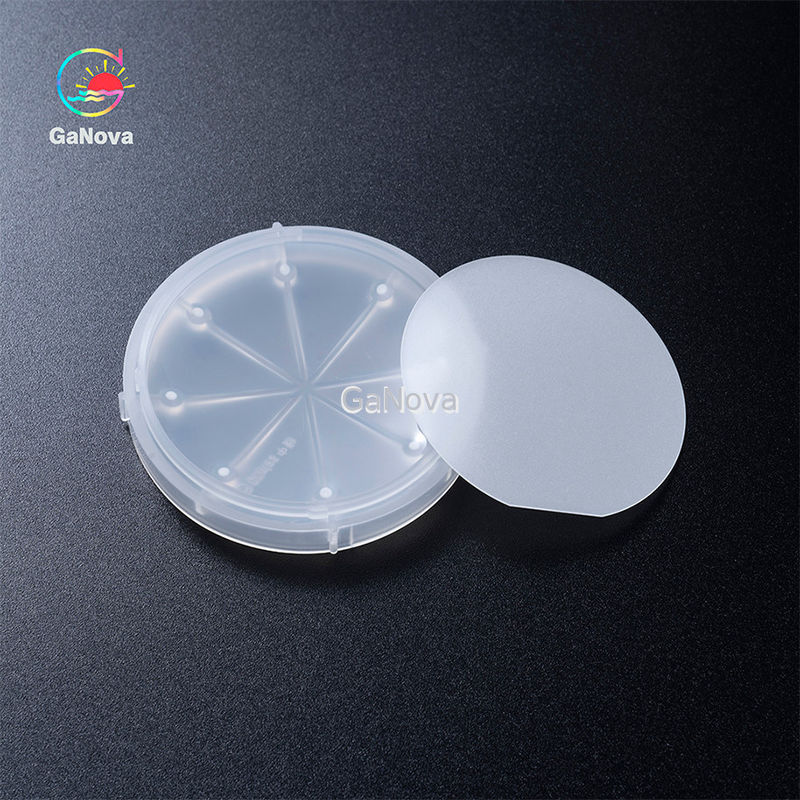

Substrat GaN wolnostojący bez dopingu
1, Przegląd substratu jednokrystalicznego azotanu galiu(Substrat GaN)
Substrat jednokrystaliczny azotanu gallu (substrat GaN) jest ważnym składnikiem wymaganym w procesie przygotowywania kryształów azotanu gallu (GaN),i jest to podłoże, na którym rosną kryształy azotanu galiuKryształy azotanu galiu (GaN) mają szeroki zakres scenariuszy zastosowań, w tym diody LED, urządzenia elektroniczne dużych prędkości i urządzenia elektroniczne mocy.Jakość pojedynczego podłoża krystalicznego azotanu galiu (GaN) ma kluczowy wpływ na wydajność i wydajność kryształu.
2Specyfikacja produktu
| 2 cali wolno stojące podłoża U-GaN/SI-GaN | |||||||
 |
Doskonały poziom (S) |
Poziom produkcji ((A) |
Badania poziom (B) |
Głupcze. poziom (C) |
Uwaga: (1) Powierzchnia użytkowa: wykluczenie defektów krawędzi i makro (2) 3 punkty: kąty błędnego cięcia pozycji (2, 4, 5) wynoszą 0,35 ± 0.15o |
||
| S-1 | S-2 | A-1 | A-2 | ||||
| Wymiary | 500,8 ± 1 mm | ||||||
| Gęstość | 350 ± 25 μm | ||||||
| Płaszczyzna orientacyjna | (1-100) ± 0.5o, 16 ± 1 mm | ||||||
| Płaszczyzna drugorzędnej orientacji | (11-20) ± 3o, 8 ± 1 mm | ||||||
| Odporność (300K) |
< 0,5 Ω·cm dla N-typu (bez dopingu; GaN-FS-C-U-C50) lub > 1 x 106Ω·cm dla półizolacji (z dopingowaniem Fe; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 μm |
||||||
| BOK | ≤ 20 μm ≤ 40 μm | ||||||
| Ga szorstkość powierzchni twarzy |
< 0,2 nm (polerowane) lub < 0,3 nm (polerowanie i obróbka powierzchniowa do epitaksii) |
||||||
| N szorstkość powierzchni powierzchni |
00,5-1,5 μm opcja: 1 ~ 3 nm (szlachetnie skruszone); < 0,2 nm (polerowane) |
||||||
| Pakiet | Zakończone w czystym pomieszczeniu w pojemniku z jedną płytką | ||||||
| Powierzchnia użytkowa | > 90% | >80% | >70% | ||||
| Gęstość zwichnięć | < 9,9 x 105cm-2 | 3x106cm-2 | < 9,9 x 105cm-2 | 3x106cm-2 | 3x106cm-2 | ||
| Orientacja:Plana C (0001) pod kątem odwrotnym do osi M |
00,35 ± 0.15o (3 punkty) |
00,35 ± 0.15o (3 punkty) |
00,35 ± 0.15o (3 punkty) |
||||
| Gęstość defektów makro (dziura) | 0 cm-2 | < 0,3 cm-2 | < 1 cm-2 | ||||
| Maksymalny rozmiar wad makro | |
< 700 μm | < 2000 μm | < 4000 μm | |||
O nas
Specjalizujemy się w przetwarzaniu różnych materiałów w płytki, podłoża i niestandardowe optyczne szkło części. składniki szeroko stosowane w elektronice, optyce, optoelektroniki i wielu innych dziedzinach.Współpracujemy z wieloma krajowymi i zagranicznymi uczelniami., instytucje badawcze i firmy, zapewniają dostosowane produkty i usługi dla swoich projektów B+R.Naszą wizją jest utrzymanie dobrych relacji współpracy z naszymi klientami dzięki naszej dobrej reputacji.
Częste pytania
P: Czy jest pan firmą handlową czy producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zazwyczaj to 3-5 dni, jeśli towary są na magazynie.
lub 7-10 dni, jeśli towary nie są na magazynie, zależy to od ilości.
P: Czy dostarczacie próbki?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy kosztów przewozu.
P: Jakie są warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Płatnik >=5000USD, 80% T/T z góry, saldo przed wysyłką.
