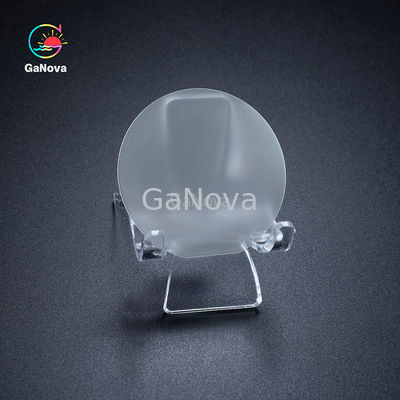

Jednokrystaliczna płytka Gan Epi Substrat z azotkiem galium 4 cali

Jednokrystaliczna płytka Gan Epi Substrat z azotkiem galium 4 cali
Jednokrystaliczna płytka Gan Epi Substrat z azotkiem galium 4 cali

Duży Obraz :  Jednokrystaliczna płytka Gan Epi Substrat z azotkiem galium 4 cali

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Ganova
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: Opakowanie wewnętrzne: pudełko do pakowania wafli, opakowanie zewnętrzne: opakowanie kartonowe, wbud
Zasady płatności: T/T
Możliwość Supply: 10000 sztuk / miesiące

Jednokrystaliczna płytka Gan Epi Substrat z azotkiem galium 4 cali

Opis
Podkreślić:

jednokrystaliczna płytka gan epi

,

4-calowa płytka epi

,

podłoża jednokrystalicznego gan

Wprowadzenie do 4-calowego substratu jednokrystalicznego GaN z nitridem galiu dopingowanym żelazem
4-calowy substrat GaN jednokrystaliczny z azotanu galiu dopingowanego żelazem jest jednokrystalicznym substratem wykonanym z materiału azotanu galiu (GaN), który poprawia swoje właściwości elektryczne poprzez doping elementów żelaza.Azotany galliowe (GaN) to materiał półprzewodnikowy o szerokim przepływie pasmowym o bezpośrednim przepływie pasmowym 3.4 eV, co sprawia, że jest szeroko stosowany w optoelektronicznych i elektrotechnicznych urządzeniach.

Proces przygotowania
Proces przygotowania 4-calowego substratu jednokrystalicznego z azotanu galiu dopingowanego żelazem obejmuje:
Technologia MOCVD: wykorzystywana do hodowli wysokiej jakości nitrydu galium w warstwie jednokrystalicznej 4.
Technologia łuszczenia laserowego: stosowana do usuwania wad w warstwach jednokrystalicznych i poprawy wydajności podłoża.
Technologia HVPE: stosowana do produkcji na dużą skalę substratów azotanu galiu w celu poprawy wydajności produkcji.
Podsumowując, 4-calowy podłoże jednokrystaliczne nitrudu galium dopingowanego żelazem jest wysokiej wydajności materiałem półprzewodnikowym o szerokiej perspektywie zastosowania,szczególnie w dziedzinie optoelektroniki i elektroniki mocy.








2-calowe wolno stojące podłoże N-GaN
Jednokrystaliczna płytka Gan Epi Substrat z azotkiem galium 4 cali 0



Poziom produkcji ((P)



ResWydarzeniah(R)



Głupcze.(D)





Jednokrystaliczna płytka Gan Epi Substrat z azotkiem galium 4 cali 1

Uwaga:

(1) 5 punktów: kąty błędnego cięcia 5 pozycji wynoszą 0,55 ± 0,15o

(2) 3 punkty: kąty błędnego cięcia pozycji (2, 4, 5) wynoszą 0,55 ± 0,15oJednokrystaliczna płytka Gan Epi Substrat z azotkiem galium 4 cali 2

(3) Powierzchnia użytkowa: wykluczenie defektów peryferyjnych i makro (dziury)

P+ P P-
Pozycja GaN-FS-C-N-C50-SSP
Wymiary 500,0 ± 0,3 mm
Gęstość 400 ± 30 μm
Płaszczyzna orientacyjna (1-100) ±0.1o,12.5 ± 1 mm
TTV ≤ 15 μm
BOK ≤ 20 μm
Odporność (300K) ≤ 0,02 Ω·cm w przypadku N-typu (dopingowanego Si)
Ga szorstkość powierzchni twarzy ≤ 0,3 nm (polerowanie i obróbka powierzchniowa do epitaksii)
N szorstkość powierzchni powierzchni 00,5-1,5 μm (polerowane z jednej strony)
Płaszczyzna C (0001) pod kątem odwrotnym w kierunku osi M (w kątach niezgodnych)

00,55 ± 0.1o

(5 punktów)

00,55±0.15o

(5 punktów)

00,55 ± 0.15o

(3 punkty)

Gęstość zwichnięcia nitki ≤ 7,5 x 105 cm-2 ≤ 3 x 106 cm-2
Liczba i maksymalny rozmiar otworów w Ф47 mm w środku 0 ≤ 3@1000 μm ≤ 12@1500 μm ≤ 20@3000 μm
Powierzchnia użytkowa > 90% >80% >70%
Pakiet Zakończone w czystym pomieszczeniu w pojemniku z jedną płytką
