Szczegóły Produktu:
|
| Podkreślić: | 4 cali podłoża,Substrat Fe dopingowany,Samodzielne podłoże gazu |
||
|---|---|---|---|

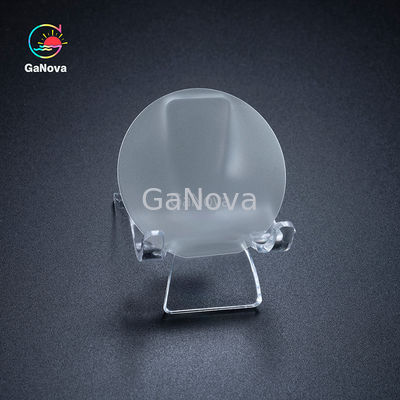

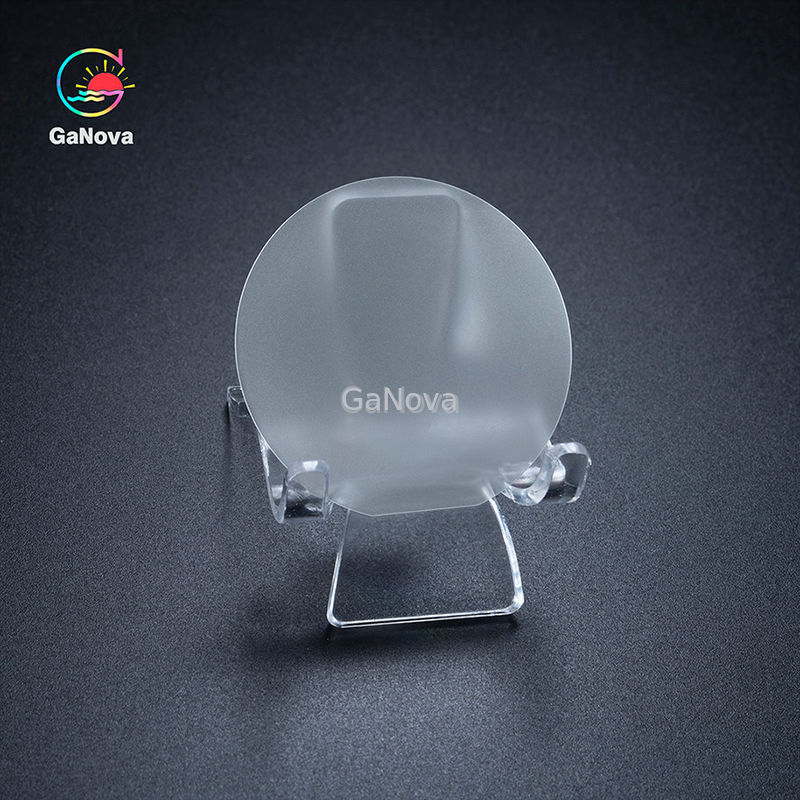

Wprowadzenie do 4-calowego nitrudu gallu dopingowanego żelazem (GaN)Substrat jednokrystaliczny
4-calowy podłoże jednokrystaliczne z nitrudu galiu (GaN) dopingowanego żelazem jest podłożem jednokrystalicznym wykonanym z materiału z nitrudu galiu (GaN),który poprawia swoje właściwości elektryczne poprzez doping elementów żelazaAzotany galliowe (GaN) to materiał półprzewodnikowy o szerokiej pasmowej przestrzeni o bezpośredniej pasmowej przestrzeni 3,4 eV, co sprawia, że jest szeroko stosowany w urządzeniach optoelektronicznych i elektrotechnicznych.
Proces przygotowania
Proces przygotowania 4-calowego substratu jednokrystalicznego z azotanu galiu dopingowanego żelazem obejmuje:
Technologia MOCVD: wykorzystywana do hodowli wysokiej jakości nitrydu galium w warstwie jednokrystalicznej 4.
Technologia łuszczenia laserowego: stosowana do usuwania wad w warstwach jednokrystalicznych i poprawy wydajności podłoża.
Technologia HVPE: stosowana do produkcji na dużą skalę substratów azotanu galiu w celu poprawy wydajności produkcji.
Podsumowując, 4-calowy podłoże jednokrystaliczne nitrudu galium dopingowanego żelazem jest wysokiej wydajności materiałem półprzewodnikowym o szerokiej perspektywie zastosowania,szczególnie w dziedzinie optoelektroniki i elektroniki mocy.
Specyfikacja produktu
| 2-calowe wolno stojące podłoże N-GaN | ||||||
 |
Poziom produkcji ((P) |
ResWydarzeniah(R) |
Głupcze.(D) |
Uwaga: (1) 5 punktów: kąty błędnego cięcia 5 pozycji wynoszą 0,55 ± 0,15o (2) 3 punkty: kąty błędnego cięcia pozycji (2, 4, 5) wynoszą 0,55 ± 0,15o (3) Powierzchnia użytkowa: wykluczenie defektów peryferyjnych i makro (dziury) |
||
| P+ | P | P- | ||||
| Pozycja | GaN-FS-C-N-C50-SSP | |||||
| Wymiary | 500,0 ± 0,3 mm | |||||
| Gęstość | 400 ± 30 μm | |||||
| Płaszczyzna orientacyjna | (1-100) ±0.1o,12.5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| BOK | ≤ 20 μm | |||||
| Odporność (300K) | ≤ 0,02 Ω·cm w przypadku N-typu (dopingowanego Si) | |||||
| Ga szorstkość powierzchni twarzy | ≤ 0,3 nm (polerowanie i obróbka powierzchniowa do epitaksii) | |||||
| N szorstkość powierzchni powierzchni | 00,5-1,5 μm (polerowane z jednej strony) | |||||
| Płaszczyzna C (0001) pod kątem odwrotnym w kierunku osi M (w kątach niezgodnych) |
00,55 ± 0.1o (5 punktów) |
00,55±0.15o (5 punktów) |
00,55 ± 0.15o (3 punkty) |
|||
| Gęstość zwichnięcia nitki | ≤ 7,5 x 105 cm-2 | ≤ 3 x 106 cm-2 | ||||
| Liczba i maksymalny rozmiar otworów w Ф47 mm w środku | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Powierzchnia użytkowa | > 90% | >80% | >70% | |||
| Pakiet | Zakończone w czystym pomieszczeniu w pojemniku z jedną płytką | |||||
O nas
Specjalizujemy się w przetwarzaniu różnych materiałów w płytki, podłoża i niestandardowe optyczne szkło części. składniki szeroko stosowane w elektronice, optyce, optoelektroniki i wielu innych dziedzinach.Współpracujemy z wieloma krajowymi i zagranicznymi uczelniami., instytucje badawcze i firmy, zapewniają dostosowane produkty i usługi dla swoich projektów B+R.Naszą wizją jest utrzymanie dobrych relacji współpracy z naszymi klientami dzięki naszej dobrej reputacji.
Częste pytania
P: Czy jest pan firmą handlową czy producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zazwyczaj to 3-5 dni, jeśli towary są na magazynie.
lub 7-10 dni, jeśli towary nie są na magazynie, zależy to od ilości.
P: Czy dostarczacie próbki?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy kosztów przewozu.
P: Jakie są warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Płatnik >=5000USD, 80% T/T z góry, saldo przed wysyłką.
