Szczegóły Produktu:
|
| Wymiary: | 6 cali | Odporność ((300K): | < 350 Ω/□ |
|---|---|---|---|
| Koncentracja elektronów: | > 9,0E12 cm-2 | Mobilność: | > 1800 cm2/(V·S) |
| Podkreślić: | 6-calowa płytka epitaksjalna,6-calowa płytka epi,6 cali płytki epi |
||

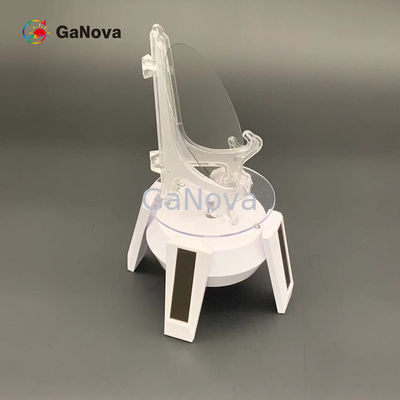

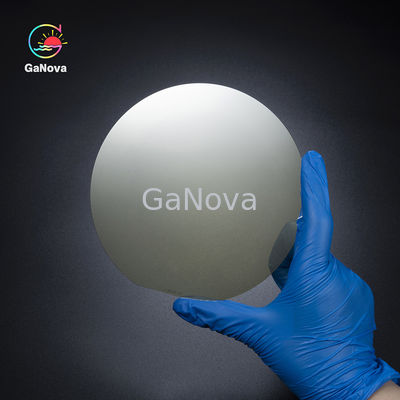

Wprowadzenie do GaN na płytce silikonowej HEMT Epi
HEMT epitaksjalna płytka z azotkiem galiu na bazie krzemu to płytka epitaksjalna z tranzystorem o wysokiej mobilności elektronów (HEMT) na bazie materiału z azotku galiu (GaN).Jego struktura obejmuje głównie warstwę bariery AlGaNTa struktura umożliwia HEMT z azotkiem galiu wysoką mobilność elektronów i prędkość elektronów nasycenia,o pojemności nieprzekraczającej 10 W,.
Cechy strukturalne
AlGaN/GaN Heterojunction: HEMT z azotkiem galiu opiera się na heterojunction AlGaN/GaN, który tworzy dwwymiarowy kanał elektronowy gazu dwwymiarowego o wysokiej mobilności elektronów (2DEG) poprzez heterojunction.
Typ wyczerpania i wzmocnienia: płytki epitaksowe HEMT z azotanu galiu podzielone są na typ wyczerpania (tryb D) i typ wzmocnienia (tryb E).Typ wyczerpany to naturalny stan urządzeń zasilania GaN, podczas gdy wzmocniony typ wymaga specjalnych procesów.
Proces wzrostu epitaksjalnego: Wzrost epitaksjalny obejmuje warstwę nukleacji AlN, warstwę buforową relaksu stresu, warstwę kanału GaN, warstwę barierową AlGaN i warstwę pokrywy GaN.
proces produkcji
Wzrost epitaksjalny: Wzrost jednej lub kilku warstw cienkich folii azotanu galiu na podłożu krzemowym w celu utworzenia wysokiej jakości płytek epitaksjalnych.
Pasywacja i warstwa pokrywająca: Warstwa pasywacji SiN i warstwa pokrywająca u-GaN są zwykle stosowane na płytkach epitaksyalnych azotanu galiu w celu poprawy jakości powierzchni i ochrony płytek epitaksyalnych.
obszar zastosowania
Zastosowania o wysokiej częstotliwości: ze względu na wysoką mobilność elektronów i prędkość elektronów nasycenia materiałów z azotanu gallu,HEMT z azotkiem gallu nadają się do zastosowań o wysokiej częstotliwości, takich jak komunikacja 5G, radar i łączność satelitarną.
Aplikacje o wysokiej mocy: HEMT z azotkiem galium dobrze sprawdzają się w zastosowaniach o wysokim napięciu i mocy, odpowiednich do takich dziedzin, jak pojazdy elektryczne, falowniki słoneczne i przemysłowe źródła zasilania.
Specyfikacja produktu
| Epi-wafer z GaN na krzemowym HEMT | ||||||
|
Pozycja Si ((111) substraty |
Al ((Ga) N | Puffer HR | GaN_Channel | AlGaN_barrier | GaN_cap | |
| Wymiary | 2 cali/4 cali/6 cali | |||||
| Gęstość | 500-800 nm | 3000 nm | 150 nm | 18-25nm | 2 nm | |
| Skład | Al% | / | / | / | 20-23 | / |
| W % | / | / | / | / | / | |
| Doping | [Si] | / | / | / | / | / |
| [Mg] | / | / | / | / | / | |
| Odporność ((300K) | < 350 Ω/□ | |||||
| Stężenie elektronów | > 9,0E12 cm-2 | |||||
| Mobilność | > 1800 cm2/v·S) | |||||
| Struktura podłoża | 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga)N/Si(111) substratów | |||||
| Pakiet | Opakowane w czystym pomieszczeniu klasy 100, w pojemniku o pojemności 25 PCS, w atmosferze azotu | |||||
