Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer

Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer
GaN violet laser on silicon 2 inch GaN on Silicon HEMT Epi wafer  UV LD Epi wafer
Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer

Duży Obraz :  Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer

Szczegóły Produktu:
Nazwa handlowa: Ganova
Numer modelu: JDWY03-002-012
Zapłata:
Minimalne zamówienie: 5
Szczegóły pakowania: Pakowane w pomieszczeniu czystym klasy 100, w pojemniku 25szt., w atmosferze azotu
Zasady płatności: T/T

Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer

Opis
Wymiary: 2 cale IQE: Nieznany
Strata wewnętrzna: nieznany Laser Longueur d’onde: 405-420 nm
Żywotność 10 sekund przy CW, > 10 godzin przy trybie impulsowym: 10 sekund przy CW, > 10 godzin przy trybie impulsowym
Podkreślić:

2-calowa płytka epitaksjalna

,

2-calowa płytka epi

,

2-calowe płytki epi

Wprowadzenie do GaN na płytce silikonowej HEMT Epi
HEMT epitaksjalna płytka z azotkiem galiu na bazie krzemu to płytka epitaksjalna z tranzystorem o wysokiej mobilności elektronów (HEMT) na bazie materiału z azotku galiu (GaN).Jego struktura obejmuje głównie warstwę bariery AlGaNTa struktura umożliwia HEMT z azotkiem galiu wysoką mobilność elektronów i prędkość elektronów nasycenia,o pojemności nieprzekraczającej 10 W,.
Cechy strukturalne
AlGaN/GaN Heterojunction: HEMT z azotkiem galiu opiera się na heterojunction AlGaN/GaN, który tworzy dwwymiarowy kanał elektronowy gazu dwwymiarowego o wysokiej mobilności elektronów (2DEG) poprzez heterojunction.
Typ wyczerpania i wzmocnienia: płytki epitaksowe HEMT z azotanu galiu podzielone są na typ wyczerpania (tryb D) i typ wzmocnienia (tryb E).Typ wyczerpany to naturalny stan urządzeń zasilania GaN, podczas gdy wzmocniony typ wymaga specjalnych procesów.
Proces wzrostu epitaksjalnego: Wzrost epitaksjalny obejmuje warstwę nukleacji AlN, warstwę buforową relaksu stresu, warstwę kanału GaN, warstwę barierową AlGaN i warstwę pokrywy GaN.
proces produkcji
Wzrost epitaksjalny: Wzrost jednej lub kilku warstw cienkich folii azotanu galiu na podłożu krzemowym w celu utworzenia wysokiej jakości płytek epitaksjalnych.
Pasywacja i warstwa pokrywająca: Warstwa pasywacji SiN i warstwa pokrywająca u-GaN są zwykle stosowane na płytkach epitaksyalnych azotanu galiu w celu poprawy jakości powierzchni i ochrony płytek epitaksyalnych.
obszar zastosowania
Zastosowania o wysokiej częstotliwości: ze względu na wysoką mobilność elektronów i prędkość elektronów nasycenia materiałów z azotanu gallu,HEMT z azotkiem gallu nadają się do zastosowań o wysokiej częstotliwości, takich jak komunikacja 5G, radar i łączność satelitarną.
Aplikacje o wysokiej mocy: HEMT z azotkiem galium dobrze sprawdzają się w zastosowaniach o wysokim napięciu i mocy, odpowiednich do takich dziedzin, jak pojazdy elektryczne, falowniki słoneczne i przemysłowe źródła zasilania.






Specyfikacja produktu


2calowy laser GaN na krzemowym

Pozycja

Si ((111) substraty

nGaN AlGaN InGaN MQW InGaN AlGaN pGaN Warstwa kontaktowa
InGaN-QW GaN-QB
Wymiary 2 cali
Gęstość 1000-1050 nm 1000-1020 nm 70-150 nm ~ 2,5 nm ~ 15 nm 70-150 nm 200-500 nm / 10 nm
Skład Al% / 3-10 / / / / 3-10 / /
W % / / 2-8 ~ 10 / 2-8 / / /
Doping [Si] 5.0E+8 2.0E+18 3.0E+18 / / / / / /
[Mg] / / / / / / 2.0E+19 2.0E+19 /
IQE Nieznany
Strata wewnętrzna Nieznane
Długość laser d'onde 405-420 nm
Życie 10 sekund@CW, >10 godzin@tryb impulsowy
Struktura podłoża 10nmnSłup łączony/pGaN/200-500nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1000-1020nmAlGaN/1000-1050nmnGaN/Si(111)substratów
Maksymalna moc optyczna: 30 mW@tryb impuls
Pakiet Opakowane w czystym pomieszczeniu klasy 100, w pojemniku o pojemności 25 PCS, w atmosferze azotu










O nas

Specjalizujemy się w przetwarzaniu różnych materiałów w płytki, podłoża i niestandardowe optyczne szkło części. składniki szeroko stosowane w elektronice, optyce, optoelektroniki i wielu innych dziedzinach.Współpracujemy z wieloma krajowymi i zagranicznymi uczelniami., instytucje badawcze i firmy, zapewniają dostosowane produkty i usługi dla swoich projektów B+R.Naszą wizją jest utrzymanie dobrych relacji współpracy z naszymi klientami dzięki naszej dobrej reputacji.



Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer 0





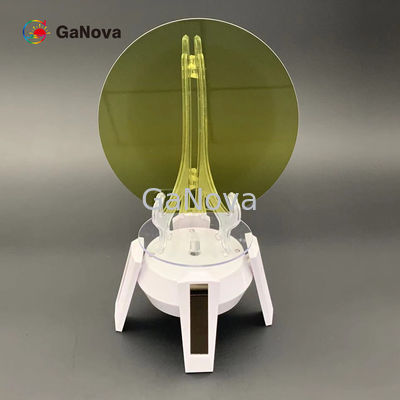

Fioletowy laser GaN na krzemowym 2 cali GaN na krzemowym HEMT Epi wafer UV LD Epi wafer 1
