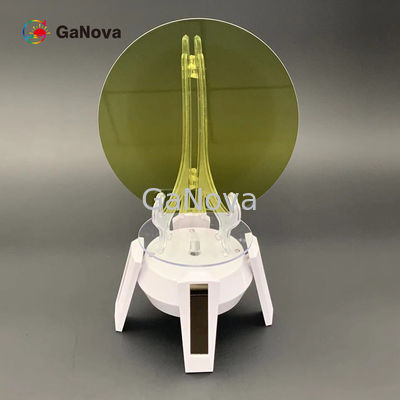

2 cali GaN na krzemowym Blue LD Epi wafer GaN niebieski laser na krzemowym

2 cali GaN na krzemowym Blue LD Epi wafer GaN niebieski laser na krzemowym
2 cali GaN na krzemowym Blue LD Epi wafer GaN niebieski laser na krzemowym 2 cali GaN na krzemowym Blue LD Epi wafer GaN niebieski laser na krzemowym

Duży Obraz :  2 cali GaN na krzemowym Blue LD Epi wafer GaN niebieski laser na krzemowym

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Ganova
Numer modelu: JDWY03-002-013
Zapłata:
Minimalne zamówienie: 5
Szczegóły pakowania: Pakowane w pomieszczeniu czystym klasy 100, w pojemniku 25szt., w atmosferze azotu
Zasady płatności: T/T

2 cali GaN na krzemowym Blue LD Epi wafer GaN niebieski laser na krzemowym

Opis
Wymiar: 2 cale
Podkreślić:

2-calowa płytka epitaksjalna

,

2-calowa płytka epi

,

2-calowe płytki epi

Wprowadzenie do GaN na płytce silikonowej HEMT Epi
HEMT epitaksjalna płytka z azotkiem galiu na bazie krzemu to płytka epitaksjalna z tranzystorem o wysokiej mobilności elektronów (HEMT) na bazie materiału z azotku galiu (GaN).Jego struktura obejmuje głównie warstwę bariery AlGaNTa struktura umożliwia HEMT z azotkiem galiu wysoką mobilność elektronów i prędkość elektronów nasycenia,o pojemności nieprzekraczającej 10 W,.
Cechy strukturalne
AlGaN/GaN Heterojunction: HEMT z azotkiem galiu opiera się na heterojunction AlGaN/GaN, który tworzy dwwymiarowy kanał elektronowy gazu dwwymiarowego o wysokiej mobilności elektronów (2DEG) poprzez heterojunction.
Typ wyczerpania i wzmocnienia: płytki epitaksowe HEMT z azotanu galiu podzielone są na typ wyczerpania (tryb D) i typ wzmocnienia (tryb E).Typ wyczerpany to naturalny stan urządzeń zasilania GaN, podczas gdy wzmocniony typ wymaga specjalnych procesów.
Proces wzrostu epitaksjalnego: Wzrost epitaksjalny obejmuje warstwę nukleacji AlN, warstwę buforową relaksu stresu, warstwę kanału GaN, warstwę barierową AlGaN i warstwę pokrywy GaN.
proces produkcji
Wzrost epitaksjalny: Wzrost jednej lub kilku warstw cienkich folii azotanu galiu na podłożu krzemowym w celu utworzenia wysokiej jakości płytek epitaksjalnych.
Pasywacja i warstwa pokrywająca: Warstwa pasywacji SiN i warstwa pokrywająca u-GaN są zwykle stosowane na płytkach epitaksyalnych azotanu galiu w celu poprawy jakości powierzchni i ochrony płytek epitaksyalnych.
obszar zastosowania
Zastosowania o wysokiej częstotliwości: ze względu na wysoką mobilność elektronów i prędkość elektronów nasycenia materiałów z azotanu gallu,HEMT z azotkiem gallu nadają się do zastosowań o wysokiej częstotliwości, takich jak komunikacja 5G, radar i łączność satelitarną.
Aplikacje o wysokiej mocy: HEMT z azotkiem galium dobrze sprawdzają się w zastosowaniach o wysokim napięciu i mocy, odpowiednich do takich dziedzin, jak pojazdy elektryczne, falowniki słoneczne i przemysłowe źródła zasilania.


Specyfikacja produktu



2calowy niebieski laser GaN na krzemowym

Pozycja

Si ((111) substraty

Puffer Al(Ga)N UGAN nGaN AlGaN InGaN

MQW

(1-3 pary)

InGaN AlGaN pGaN Warstwa kontaktowa
InGaN-QW GaN-QB
Wymiar 2 cali
Gęstość 1000 nm 1300-1500 nm 1300-1500 nm 1200-1500 nm 70-150 nm ~ 2,5 nm ~ 15 nm 70-150 nm 400-600 nm / 10 nm
Skład Al% / / / 5-8 / / / / 5-8 / /
W % / / /   2-8 ~15 / 2-8 / / /
Doping [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Długość laser d'onde 455±5nm
Struktura podłoża 10nmSłup łączony/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2,5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAlGa (((Ga) N bufor/Si(111)

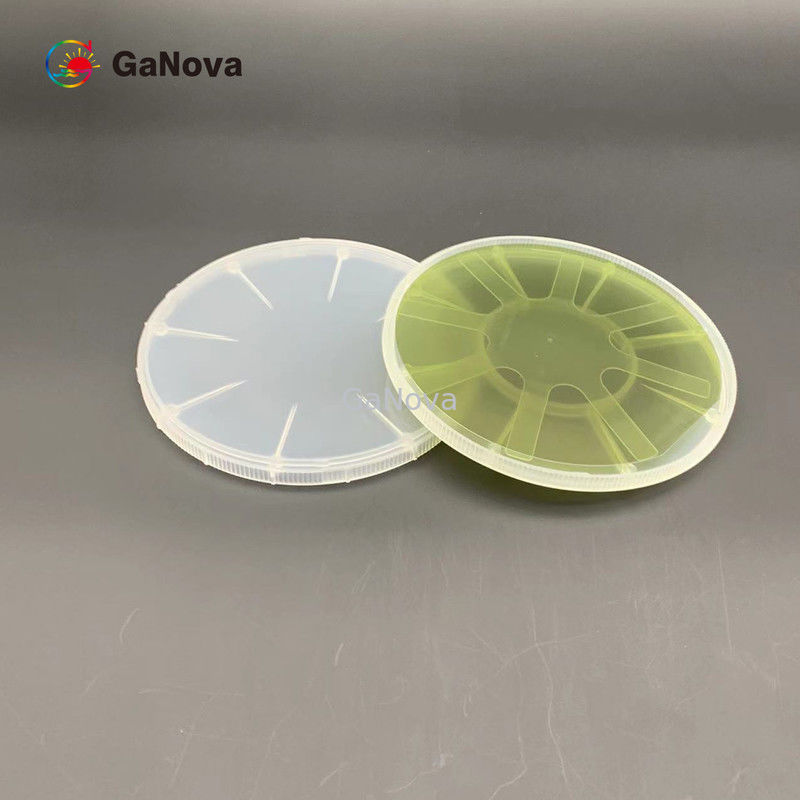

Pakiet Opakowane w czystym pomieszczeniu klasy 100, w pojemniku o pojemności 25 PCS, w atmosferze azotu
















































O nas

Specjalizujemy się w przetwarzaniu różnych materiałów w płytki, podłoża i niestandardowe optyczne szkło części. składniki szeroko stosowane w elektronice, optyce, optoelektroniki i wielu innych dziedzinach.Współpracujemy z wieloma krajowymi i zagranicznymi uczelniami., instytucje badawcze i firmy, zapewniają dostosowane produkty i usługi dla swoich projektów B+R.Naszą wizją jest utrzymanie dobrych relacji współpracy z naszymi klientami dzięki naszej dobrej reputacji.



2 cali GaN na krzemowym Blue LD Epi wafer GaN niebieski laser na krzemowym 02 cali GaN na krzemowym Blue LD Epi wafer GaN niebieski laser na krzemowym 1
