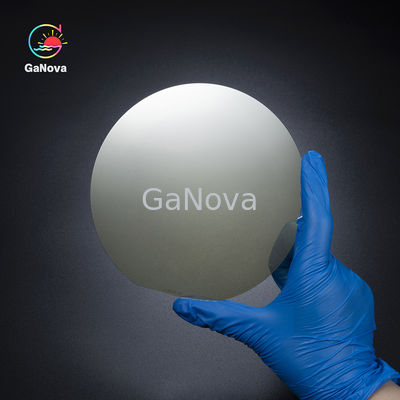

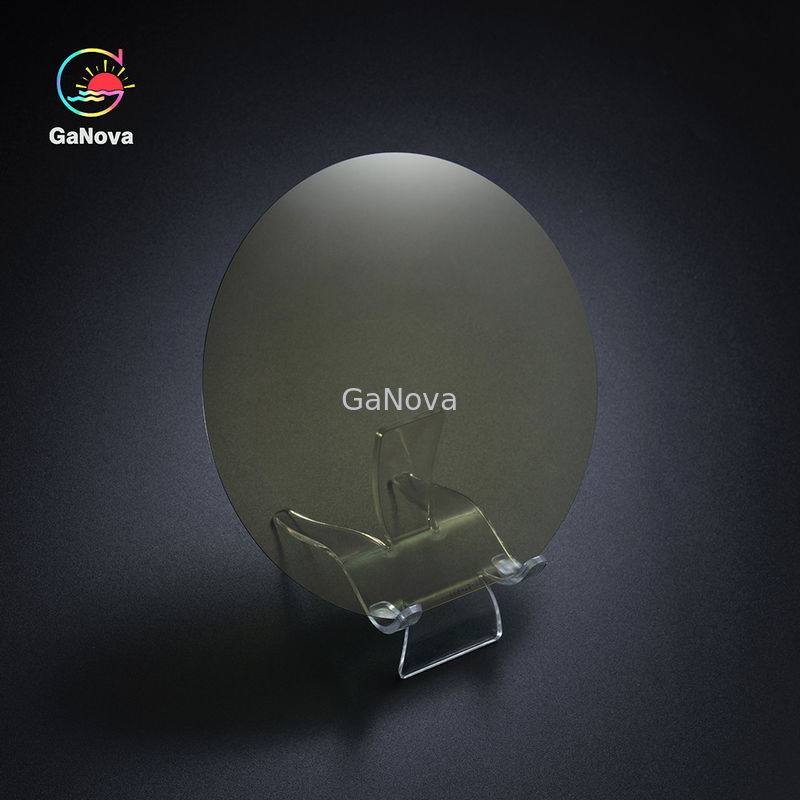

Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna

Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna
Blue LED GaN On Silicon Wafer Blue Laser GaN Epitaxial Wafer
Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna

Duży Obraz :  Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Ganova
Numer modelu: JDWY03-002-013
Zapłata:
Minimalne zamówienie: 5
Szczegóły pakowania: Pakowane w pomieszczeniu czystym klasy 100, w pojemniku 25szt., w atmosferze azotu
Zasady płatności: T/T

Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna

Opis
Wymiar: 2-4 cale
Podkreślić:

Wafer epitaksjalny z azotkiem galiu na bazie krzemu

,

Płytka epitaksyalna HEMT

,

4-calowa płytka epitaksjalna

Wprowadzenie do GaN na płytce silikonowej HEMT Epi


HEMT epitaksjalna płytka z azotkiem galiu na bazie krzemu to płytka epitaksjalna z tranzystorem o wysokiej mobilności elektronów (HEMT) na bazie materiału z azotku galiu (GaN).Jego struktura obejmuje głównie warstwę bariery AlGaNTa struktura umożliwia HEMT z azotkiem galiu wysoką mobilność elektronów i prędkość elektronów nasycenia,o pojemności nieprzekraczającej 10 W,.
Cechy strukturalne
AlGaN/GaN Heterojunction: HEMT z azotkiem galiu opiera się na heterojunction AlGaN/GaN, który tworzy dwwymiarowy kanał elektronowy gazu dwwymiarowego o wysokiej mobilności elektronów (2DEG) poprzez heterojunction.
Typ wyczerpania i wzmocnienia: płytki epitaksowe HEMT z azotanu galiu podzielone są na typ wyczerpania (tryb D) i typ wzmocnienia (tryb E).Typ wyczerpany to naturalny stan urządzeń zasilania GaN, podczas gdy wzmocniony typ wymaga specjalnych procesów.
Proces wzrostu epitaksjalnego: Wzrost epitaksjalny obejmuje warstwę nukleacji AlN, warstwę buforową relaksu stresu, warstwę kanału GaN, warstwę barierową AlGaN i warstwę pokrywy GaN.
proces produkcji
Wzrost epitaksjalny: Wzrost jednej lub kilku warstw cienkich folii azotanu galiu na podłożu krzemowym w celu utworzenia wysokiej jakości płytek epitaksjalnych.
Pasywacja i warstwa pokrywająca: Warstwa pasywacji SiN i warstwa pokrywająca u-GaN są zwykle stosowane na płytkach epitaksyalnych azotanu galiu w celu poprawy jakości powierzchni i ochrony płytek epitaksyalnych.
obszar zastosowania
Zastosowania o wysokiej częstotliwości: ze względu na wysoką mobilność elektronów i prędkość elektronów nasycenia materiałów z azotanu gallu,HEMT z azotkiem gallu nadają się do zastosowań o wysokiej częstotliwości, takich jak komunikacja 5G, radar i łączność satelitarną.
Aplikacje o wysokiej mocy: HEMT z azotkiem galium dobrze sprawdzają się w zastosowaniach o wysokim napięciu i mocy, odpowiednich do takich dziedzin, jak pojazdy elektryczne, falowniki słoneczne i przemysłowe źródła zasilania.


Specyfikacja produktu



2-4-calowe niebieskie GaN na krzemowym

Pozycja

Si ((111) substratów ((1500μm)

AIN Bufor AlGaN GaN niedopingowany N-GaN MQW (7 par) P-AlGaN P-GaN

P++GaN



InGaN-QW GaN-QB
Wymiar 2 cali / 4 cali
Gęstość 330 nm 600 nm 800 nm 2800nm 3 nm 5 nm 30 nm 60 nm 20 nm
Skład Al% / zredukowane / / / / 15% / /
W % / / / / 15% / / / /
Doping [Si] / / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / / 1.0E+20 3.0E+19 2.0E+20
Długość laser d'onde 455±10nm
Struktura podłoża 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/600nmAlGaN bufor/330nmAIN/Si(111)substraty(1500μm
Pakiet Opakowane w czystym pomieszczeniu klasy 100, w pojemniku o pojemności 25 PCS, w atmosferze azotu
















































O nas

Specjalizujemy się w przetwarzaniu różnych materiałów w płytki, podłoża i niestandardowe optyczne szkło części. składniki szeroko stosowane w elektronice, optyce, optoelektroniki i wielu innych dziedzinach.Współpracujemy z wieloma krajowymi i zagranicznymi uczelniami., instytucje badawcze i firmy, zapewniają dostosowane produkty i usługi dla swoich projektów B+R.Naszą wizją jest utrzymanie dobrych relacji współpracy z naszymi klientami dzięki naszej dobrej reputacji.



Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna 0Niebieski LED GaN na płytce krzemowej Niebieski laserowy GaN płytka epiksyalna 1






Częste pytania

P: Czy jest pan firmą handlową czy producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zazwyczaj to 3-5 dni, jeśli towary są na magazynie.
lub 7-10 dni, jeśli towary nie są na magazynie, zależy to od ilości.
P: Czy dostarczacie próbki?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy kosztów przewozu.
P: Jakie są warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Płatnik >=5000USD, 80% T/T z góry, saldo przed wysyłką.
