JDCD08-001-006 6-calowy wafel C-Plane Sapphire Substrate

JDCD08-001-006 6-calowy wafel C-Plane Sapphire Substrate
JDCD08-001-006 6inch C-Plane Sapphire Substrate Wafer
JDCD08-001-006 6-calowy wafel C-Plane Sapphire Substrate JDCD08-001-006 6-calowy wafel C-Plane Sapphire Substrate

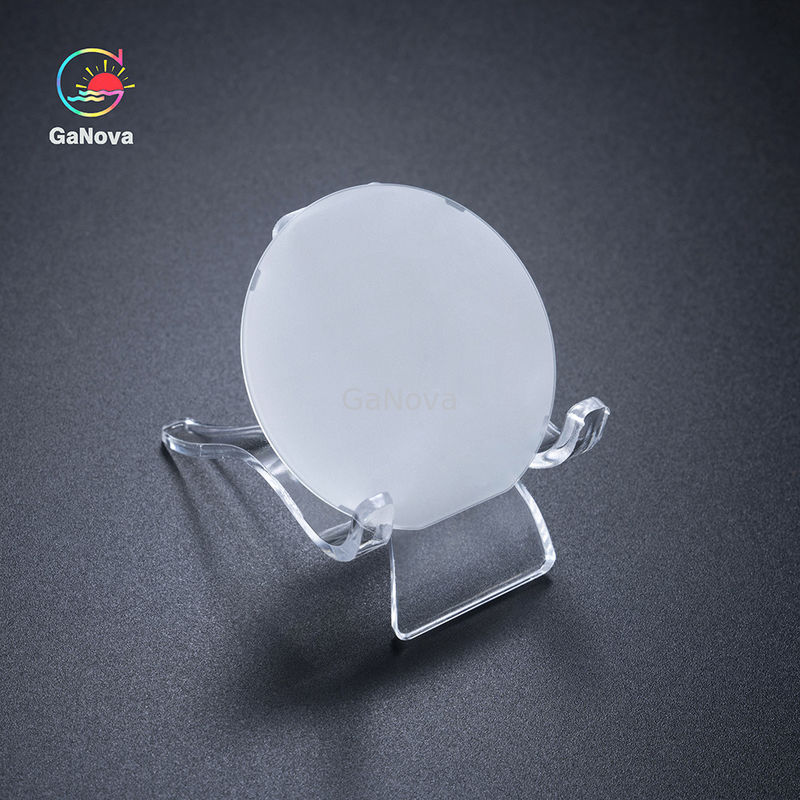

Duży Obraz :  JDCD08-001-006 6-calowy wafel C-Plane Sapphire Substrate

Szczegóły Produktu:
Numer modelu: JDCD08-001-006
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności: T/T

JDCD08-001-006 6-calowy wafel C-Plane Sapphire Substrate

Opis
Materiał: Wysoka czystość Al2O3(>99,995%) Orientacja powierzchni: Płaszczyzna C(0001)
Grubość: 625 ±15μm Płaska orientacja: Samolot A (11-20)
Średnica: 150,00 ± 0,1 mm Powierzchnia czołowa Jakość: Polerowane na lustro, gotowe na EPI
Podkreślić:

6calowa płytka z safirem

JDCD08-001-006 6-calowy wafel C-Plane Sapphire Substrate



Szafiry ustępują tylko diamentom pod względem trwałości
Diament jest najtrwalszym naturalnie występującym pierwiastkiem na ziemi i ma 10 na 10 punktów w skali twardości minerałów Mohsa.Szafiry są również bardzo trwałe i mają ocenę 9 na 10 w skali Mohsa.

Prawie wszystkie szafiry i szafirowa biżuteria ze źródeł internetowych i tradycyjnych sklepów detalicznych są określane jako „naturalne”.




6-calowe podłoża Al2O3 o wysokiej czystości w płaszczyźnie C



Parametry

Specyfikacja
Jednostka Cel Tolerancja
Materiał Wysoka czystość Al2O3 (>99,995%)
Średnica mm 150,00 ±0,1
Grubość μm

1000

±15
Orientacja powierzchni Płaszczyzna C(0001)
-Off Kąt w kierunku osi M stopień 0,20 ±0,1
-Off Kąt w kierunku osi A stopień 0.00 ±0,10
Płaska orientacja Samolot A(11-20)
-Płaski kąt przesunięcia stopień 0,0 ±0,2
Płaska długość mm 47,5 ±1
Chropowatość powierzchni przedniej (Ra) nm ≤0,2
Szorstkość tylnej powierzchni μm 0,8 ~ 1,2 μm
Powierzchnia czołowa Jakość Polerowane na lustro, gotowe na EPI
Krawędź waflowa typu T lub typu R
Płaszczyzna R R9
TTV μm ≤10
LTV(5x5mm) μm ≤2 (75% <1,8μm)
Ukłon μm -0,5 ~ -20
Osnowa μm ≤25
Znak laserowy   Zgodnie z wymaganiami klienta





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
