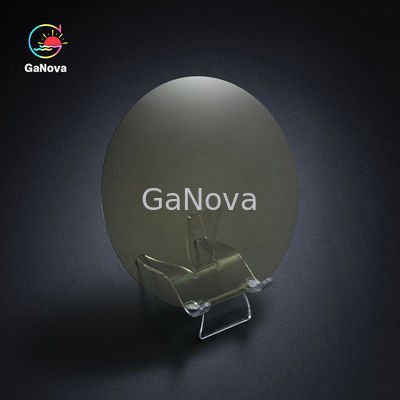

4 calowe podłoże 4H-SiC Poziom P Typ N 350,0 ± 25,0 μM MPD≤0,5/Cm2 Rezystywność 0,015 Ω•Cm — 0,025 Ω•Cm

4 calowe podłoże 4H-SiC Poziom P Typ N 350,0 ± 25,0 μM MPD≤0,5/Cm2 Rezystywność 0,015 Ω•Cm — 0,025 Ω•Cm
4 calowe podłoże 4H-SiC Poziom P Typ N 350,0 ± 25,0 μM MPD≤0,5/Cm2 Rezystywność 0,015 Ω•Cm — 0,025 Ω•Cm

Duży Obraz :  4 calowe podłoże 4H-SiC Poziom P Typ N 350,0 ± 25,0 μM MPD≤0,5/Cm2 Rezystywność 0,015 Ω•Cm — 0,025 Ω•Cm

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD03-002-004
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Czas dostawy: 3-4 dni tygodnia
Zasady płatności: T/T
Kontakt

4 calowe podłoże 4H-SiC Poziom P Typ N 350,0 ± 25,0 μM MPD≤0,5/Cm2 Rezystywność 0,015 Ω•Cm — 0,025 Ω•Cm

Opis
Nazwa produktu: Wafel epitaksjalny Sic Forma Kryształu: 4 godz
Średnica: 100,0 mm + 0,0/-0,5 mm Orientacja powierzchni: Kierunek częściowego kryształu: odchylenie 4°<11-20> ± 0,5°
Długość głównej krawędzi odniesienia: 32,5 mm ± 2,0 mm Długość drugorzędnej krawędzi odniesienia: 18,0 mm ± 2,0 mm
Podkreślić:

Substrat SiC o długości 4 cali

4-calowy substrat 4H-SiC Poziom D typu N 350,0 ± 25,0 μm MPD≤5/cm2 Rezystywność 0,015 Ω•cm—0,025 Ω•cm dla urządzeń zasilających i mikrofalowych





Przegląd

Urządzenia wysokotemperaturowe

Ponieważ SiC ma wysoką przewodność cieplną, SiC rozprasza ciepło szybciej niż inne materiały półprzewodnikowe.Dzięki temu urządzenia SiC mogą pracować przy bardzo wysokich poziomach mocy i nadal rozpraszać duże ilości nadmiaru ciepła generowanego przez urządzenia.

Urządzenia zasilające wysokiej częstotliwości

Elektronika mikrofalowa oparta na SiC jest używana w komunikacji bezprzewodowej i radarach.



4-calowe podłoże 4H-SiC typu N
Wydajność produktu Poziom P Poziom D
Forma kryształu 4H
Politypiczny Nie wolno Powierzchnia ≤5%
Gęstość mikrorurkiA ≤0,5/cm2 ≤5/cm2
Sześć kwadratów pustych Nie wolno Powierzchnia ≤5%
Kryształ hybrydowy o powierzchni sześciokąta Nie wolno
opakowanieA Powierzchnia ≤0,05% Nie dotyczy
Oporność 0,015Ω•cm—0,025Ω•cm

0,014Ω•cm—0,028Ω•cm


wada ≤0,5% Nie dotyczy
Średnica 100,0 mm + 0,0/-0,5 mm
Orientacja powierzchni Kierunek częściowego kryształu: odchylenie 4°<11-20> ± 0,5°
Długość głównej krawędzi odniesienia

32,5 mm ± 2,0 mm


Długość drugorzędnej krawędzi odniesienia 18,0 mm ± 2,0 mm
Orientacja głównej płaszczyzny odniesienia równolegle<11-20> ± 5,0˚
Orientacja pomocniczej płaszczyzny odniesienia 90° zgodnie z ruchem wskazówek zegara do głównej płaszczyzny odniesienia ˚ ± 5,0 ˚, Si skierowana do góry
Odchylenie orientacji ortogonalnej

±5,0°


Przygotowanie powierzchni C-Face: polerowanie lustrzane, Si-Face: chemiczno-mechaniczne polerowanie (CMP)
Krawędź opłatka kąt fazowania

Chropowatość powierzchni (5 μm × 5 μm)



Si twarz Ra < 0,2 nm, strona C, Ra 0,50 nm


grubość

350,0 μm ± 25,0 μm


LTV(10mm×10mm)A

≤3µm



≤5µm


TTVA

≤6µm



≤10µm


UkłonA

≤15µm



≤30µm


OsnowaA

≤25µm



≤45µm


Złamana krawędź / szczelina Krawędzie załamań o długości i szerokości 0,5 mm są niedozwolone ≤2 i każda długość i szerokość 1,0 mm
zadrapanieA ≤5, a całkowita długość jest ≤ 0,5 razy większa od średnicy ≤5, a całkowita długość jest 1,5 razy większa od średnicy
Dostępny obszar

≥95%



Nie dotyczy


wada nie wolno
zanieczyszczenie nie wolno
Usuwanie krawędzi

3 mm
