Prąd progowy 0,5 A Efektywność konwersji mocy chipa diody laserowej 58%

Duży Obraz : Prąd progowy 0,5 A Efektywność konwersji mocy chipa diody laserowej 58%

Szczegóły Produktu:

Miejsce pochodzenia:	Suzhou Chiny
Nazwa handlowa:	GaNova

Zapłata:

Szczegóły pakowania:	Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 25 sztuk lub pojedynczych poj
Zasady płatności:	T/T

Kontakt

Prąd progowy 0,5 A Efektywność konwersji mocy chipa diody laserowej 58%

Opis

Typ:	Dioda laserowa	Aplikacja:	Druk laserowy
typ przesyłki:	Montaż powierzchniowy, pakiet standardowy	temperatura robocza:	15-55 ℃
Długość fali:	915 nm	Rozmiar emitera:	94μm
Prąd progowy:	0,5A	Wydajność konwersji energii:	58%
Podkreślić:	Dioda laserowa 0 , 5a , chipy diodowe 915nm

Prąd progowy 0,5 A Efektywność konwersji mocy chipa diody laserowej 58%

Układ lasera diodowego COS 915 nm 10 W na konstrukcji podrzędnej

Zademonstrowano integrację diod laserowych i fotodetektorów na chipie z falowodami z nanoprzewodów krzemowych.Dzięki łączeniu typu flip-chip diod laserowych GaInNAs/GaAs bezpośrednio z podłożem krzemowym osiągnięto wydajne rozpraszanie ciepła i osiągnięto charakterystyczne temperatury sięgające 132 K.Zastosowano konwertery wielkości plamki do sprzężenia lasera z falowodem, z wydajnością większą niż 60%.

Fotodetektory zostały wytworzone poprzez wiązanie płytek InGaAs/InP bezpośrednio z krzemowymi falowodami i tworzenie struktur metal-półprzewodnik-metal, uzyskując czułość nawet do 0,74 A/W.Zarówno dioda laserowa, jak i fotodetektor zostały zintegrowane z pojedynczym krzemowym falowodem, aby zademonstrować kompletne optyczne łącze transmisyjne na chipie.

Optyczny
Środkowa długość fali	915 nm
Moc wyjściowa	10 W
Szerokość widmowa FWHM	≤6 nm
Wydajność nachylenia	1,0 W/A
Szybka rozbieżność osi	60 stopni
Powolna dywergencja osi	11 stopni
Tryb polaryzacji	TE
Rozmiar emitera	94um
Elektryczny
Prąd progowy	0,5A
Prąd roboczy	12A
Napięcie robocze	1,65 V
Wydajność konwersji energii	58%
Termiczny
temperatura robocza	15-55 ℃
Temperatura przechowywania	-30-70℃
Temp. długości faliWspółczynnik	0,3 nm/℃

Rysunek

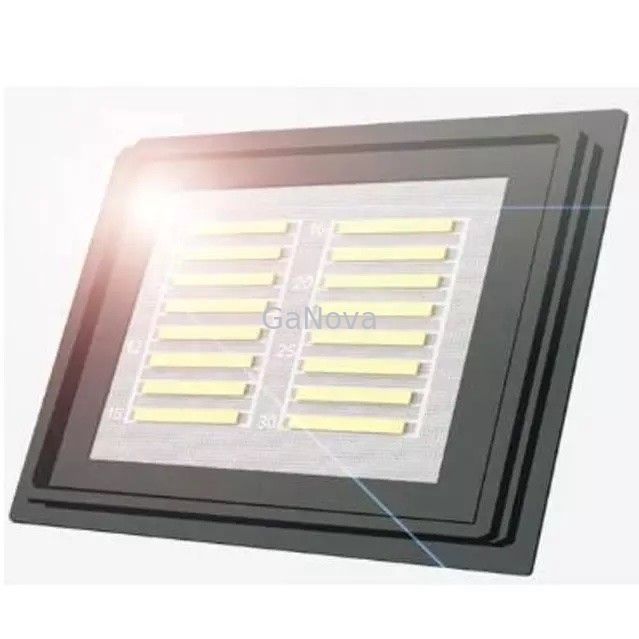

Prąd progowy 0,5 A Efektywność konwersji mocy chipa diody laserowej 58% 0
