Szczegóły Produktu:
|
| Nazwa produktu: | 4-calowe podłoża GaN/Sapphire domieszkowane Si | Grubość/Grubość STD: | 4,5 ± 0,5μm /< 3% |
|---|---|---|---|
| Orientacja: | Płaszczyzna C (0001) odchylona od kąta w kierunku osi A 0,2 ± 0,1 ° | Wymiary: | 100 ± 0,2 mm |
| Płaska orientacja GaN: | (1-100) 0 ± 0,2 °, 30 ± 1 mm | Typ przewodzenia: | typu N |
| Podkreślić: | Sapphire GaN Epitaxial Wafer,PIN GaN Epitaxial Wafer,4-calowa płytka epitaksyalna |
||

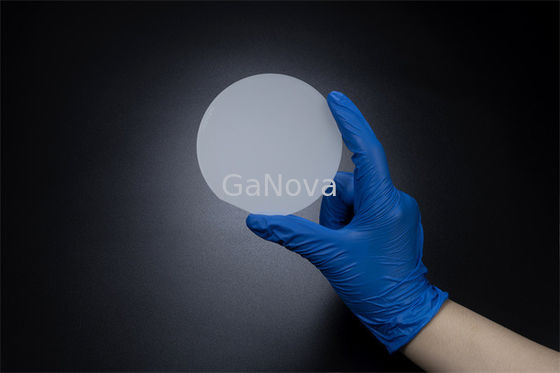

4-calowy GaN domieszkowany Si typu N na płytce szafirowej Rezystywność SSP <0,05 Ω cm LED, laser, płytka epitaksjalna PIN
Dla słabo domieszkowanego Si GaN ([Si] = 2,1 × 1016cm−3), ruchliwość elektronów w temperaturze pokojowej (RT) wynosiła aż 1008 cm-2V−1S−1, które było w przeważającej mierze ograniczone przez polarne optyczne rozpraszanie fononów.Co więcej, odkryliśmy, że silnie domieszkowany Si GaN przygotowany przy użyciu PSD wykazywał ruchliwość RT nawet do 110 cm-2V−1S−1przy stężeniu elektronów 2 × 1020cm−3, co wskazywało, że rezystywność tej warstwy była prawie tak mała, jak w przypadku typowych przezroczystych przewodzących tlenków, takich jak tlenek indu i cyny.
W niższych temperaturach ruchliwość elektronów wzrosła do 1920 cm-2V−1S−1przy 136 K, a zależność od temperatury została dobrze wyjaśniona przez konwencjonalne modele rozpraszania.Wyniki te wskazują, że GaN domieszkowany Si, przygotowany przy użyciu PSD, jest obiecujący nie tylko do wytwarzania urządzeń zasilających opartych na GaN, ale także do zastosowania jako epitaksjalne przezroczyste materiały elektrodowe do urządzeń optycznych opartych na azotku.
| 4-calowe podłoża GaN/Sapphire domieszkowane Si | ||
| Przedmiot | GaN-TCN-C100 |
|
| Wymiary | 100 ± 0,2 mm | |
| Grubość/Grubość STD | 4,5 ± 0,5 μm / < 3% | |
| Orientacja | Płaszczyzna C (0001) odchylona od kąta w kierunku osi A 0,2 ± 0,1 ° | |
| Płaska orientacja GaN | (1-100) 0 ± 0,2°, 30 ± 1 mm | |
| Typ przewodzenia | typu N | |
| Rezystywność (300K) | < 0,05 Ω·cm | |
| Koncentracja nośników | > 1x1018cm-3(≈ stężenie dopingu) | |
| Mobilność | > 200 cm2/Vs | |
| * XRD FWHM | (0002) < 300 sekund kątowych,(10-12) < 400 sekund kątowych | |
| Struktura | ~ 2μm nGaN /~ 2,5μm uGaN /~ 25 nm bufor uGaN/650 ± 25 μm szafir | |
| Orientacja szafiru | Płaszczyzna C (0001) kąt odchylenia w kierunku osi M 0,2 ± 0,1 ° | |
| Orientacja płaska z szafiru | (11-20) 0 ± 0,2°, 30 ± 1 mm | |
| Szafirowy polski | Jednostronnie polerowane (SSP) / Dwustronnie polerowane (DSP) | |
| Powierzchnia użytkowa | > 90% (wykluczenie defektów krawędzi i makro) | |
| Pakiet |
Pakowane w pomieszczeniu czystym w pojemniki: pudełko waflowe pojedyncze (< 3 SZT) lub kasetowe (≥ 3 SZT) |
|
