FWHM<350arcsec Ga₂O₃Grubość podłoża monokrystalicznego wafla 0,6 ~ 0,8 mm

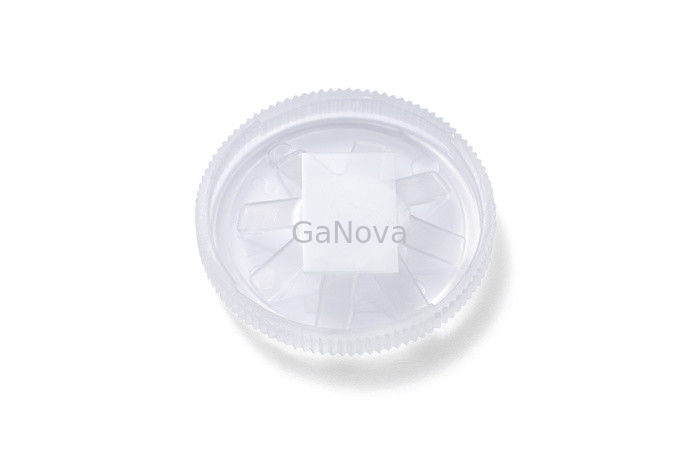

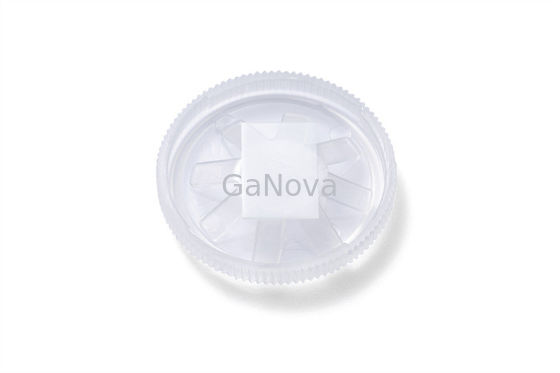

10x15mm²(010) wolnostojące Ga domieszkowane Sn₂O₃podłoże monokrystaliczne Klasa produktu pojedyncze polerowanie Grubość 0,6 ~ 0,8 mm FWHM <350 arcsec, Ra ≤ 0,5 nm Rezystancja 2,00E + 17Ω / cm^-3Urządzenia optoelektroniczne, warstwy izolacyjne z materiałów półprzewodnikowych i filtry UV

Istnieje pięć faz krystalicznych Ga₂O₃, ale beta-Ga₂O₃jest jedynym, który może istnieć stabilnie w wysokiej temperaturze.β-Ga₂O₃to nowy typ przezroczystego materiału półprzewodnikowego o ultraszerokim paśmie wzbronionym o zabronionej szerokości pasma około Eg=4,8 eV, który nadaje się do wytwarzania urządzeń zasilających o pionowej strukturze dużej mocy i dużej gęstości prądu.Ma perspektywy zastosowania w dziedzinie detektorów ultrafioletu, diod elektroluminescencyjnych (LED) i czujników gazu.


O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.

Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
