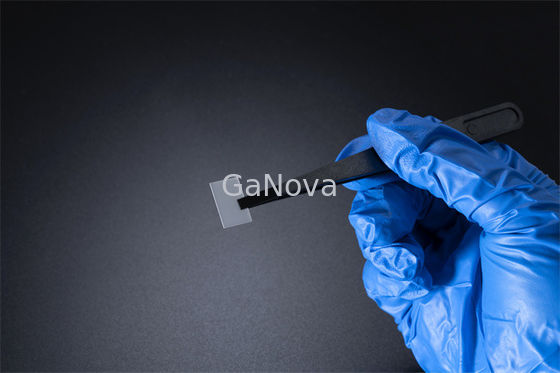

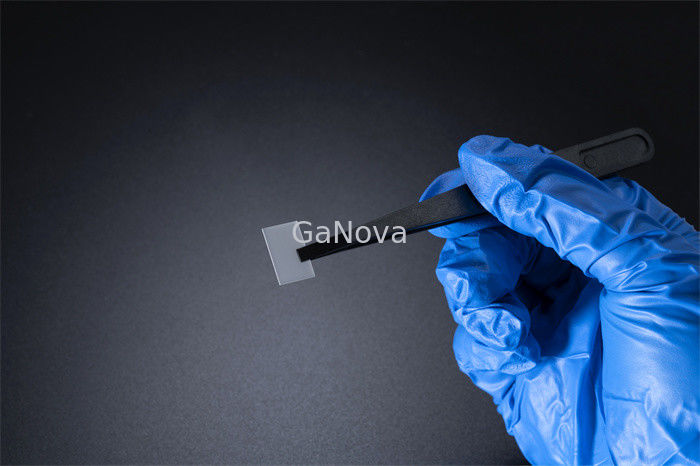

10x15mm2 UID Domieszkowany wolnostojący wafel Ga2O3 Pojedyncze polerowanie

10x15mm2 UID Domieszkowany wolnostojący wafel Ga2O3 Pojedyncze polerowanie
10x15mm2 UID Domieszkowany wolnostojący wafel Ga2O3 Pojedyncze polerowanie

Duży Obraz :  10x15mm2 UID Domieszkowany wolnostojący wafel Ga2O3 Pojedyncze polerowanie

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD04-001-005
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia

10x15mm2 UID Domieszkowany wolnostojący wafel Ga2O3 Pojedyncze polerowanie

Opis
Grubość: 0,6 ~ 0,8 mm Nazwa produktu: Podłoże pojedynczego kryształu
Orientacja: (010)(201) FWHM: <350 sekund kątowych
Ra: ≤0,5 nm Wymiary: 10*10mm; 10*10mm; 10*15mm 10*15mm
Podkreślić:

Wafel 10x15mm2 Ga2O3

,

podłoże Ga2O3 z domieszką UID

,

polerowanie pojedynczego wafla Ga2O3

JDCD04-001-005 10x15mm2(-201) Wolnostojący Ga z domieszką UID2O3Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

10x15mm2(-201) wolnostojące podłoże monokrystaliczne Ga2O3 z domieszką UID Klasa produktu pojedyncze polerowanie Grubość 0,6 ~ 0,8 mm FWHM <350 arcsec, Ra≤0,5 nm Rezystancja 4,13E + 17Ω / cm-3Urządzenia optoelektroniczne, warstwy izolacyjne z materiałów półprzewodnikowych i filtry UV



Wraz ze zwiększoną efektywnością energetyczną, mniejszymi wymaganymi częściami roboczymi i wyższą częstotliwością przełączania zwiększa się gęstość mocy, co, biorąc pod uwagę wszystkie te czynniki, prowadzi do znacznie większej prędkości urządzenia.Moc przetwarzania jest znacznie zwiększona w porównaniu z urządzeniami opartymi na krzemie.Tak więc, jeśli porównasz urządzenie galowe z krzemowym, prędkości przetwarzania na urządzeniu z azotku galu będą zauważalnie wyższe.



Podłoże z azotku galu — poziom badań
Wymiary 10*10mm 10*15mm
Grubość 0,6 ~ 0,8 mm
Orientacja (010) (201)
Doping UID
Polerowana powierzchnia Polerowana jednostronnie
Rezystywność/Nd-Na / 4.13E+17
FWHM <350 sekund kątowych
Ra ≤0,5 nm
Pakiet Pakowane w pomieszczeniu czystym klasy 100, w atmosferze azotu





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
