Jednostronnie polerowane podłoże Ga2O3 Grubość pojedynczego kryształu 0,6 mm 0,8 mm

Orzecznictwo
Chiny Shanghai GaNova Electronic Information Co., Ltd. Certyfikaty
Im Online Czat teraz

Jednostronnie polerowane podłoże Ga2O3 Grubość pojedynczego kryształu 0,6 mm 0,8 mm

Jednostronnie polerowane podłoże Ga2O3 Grubość pojedynczego kryształu 0,6 mm 0,8 mm
Jednostronnie polerowane podłoże Ga2O3 Grubość pojedynczego kryształu 0,6 mm 0,8 mm

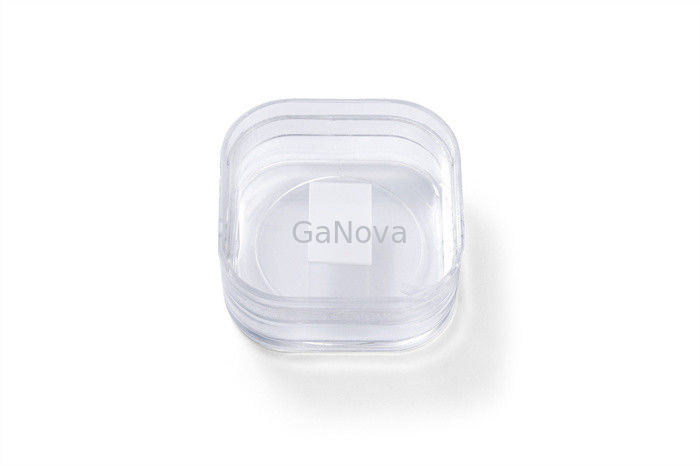

Duży Obraz :  Jednostronnie polerowane podłoże Ga2O3 Grubość pojedynczego kryształu 0,6 mm 0,8 mm

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD04-001-006
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia

Jednostronnie polerowane podłoże Ga2O3 Grubość pojedynczego kryształu 0,6 mm 0,8 mm

Opis
Ra: ≤0,5 nm Grubość: 0,6 ~ 0,8 mm
Nazwa produktu: Podłoże pojedynczego kryształu Polerowana powierzchnia: Polerowana jednostronnie
Orientacja: (010) FWHM: <350 sekund kątowych
Podkreślić:

boczne polerowane podłoże Ga2O3

,

podłoże z tlenku galu 0

,

8 mm

Jednostronnie polerowany Ga2O3Grubość podłoża pojedynczego kryształu 0,6 ~ 0,8 mm

10x15mm2(010) wolnostojące Ga domieszkowane Sn2O3podłoże monokrystaliczne Klasa produktu pojedyncze polerowanie Grubość 0,6 ~ 0,8 mm FWHM <350 arcsec, Ra ≤ 0,5 nm Rezystancja 2,00E + 17Ω / cm-3Urządzenia optoelektroniczne, warstwy izolacyjne z materiałów półprzewodnikowych i filtry UV



GaN zyskuje na znaczeniu ze względu na jego zdolność do oferowania znacznie lepszej wydajności w szerokim zakresie zastosowań przy jednoczesnym zmniejszeniu energii i przestrzeni fizycznej potrzebnej do zapewnienia tej wydajności w porównaniu z konwencjonalnymi technologiami krzemowymi.

Krzem od dawna jest materiałem wybieranym do produkcji kluczowych urządzeń elektronicznych, w tym wszystkiego, od komputerów i smartfonów po telewizory i aparaty fotograficzne.



Podłoże z azotku galu — poziom badań
Wymiar 10*15mm 10*10mm
Grubość 0,6 ~ 0,8 mm
Orientacja (010)
Doping Sn
Polerowana powierzchnia Polerowana jednostronnie
Rezystywność/Nd-Na 2.00E+17 1,53E+18
FWHM <350 sekund kątowych
Ra ≤0,5 nm
Pakiet Pakowane w pomieszczeniu czystym klasy 100, w atmosferze azotu





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
