Półprzewodnikowe podłoże z monokrystalicznego tlenku galu Doping UID

Orzecznictwo
Chiny Shanghai GaNova Electronic Information Co., Ltd. Certyfikaty
Im Online Czat teraz

Półprzewodnikowe podłoże z monokrystalicznego tlenku galu Doping UID

Półprzewodnikowe podłoże z monokrystalicznego tlenku galu Doping UID
Półprzewodnikowe podłoże z monokrystalicznego tlenku galu Doping UID

Duży Obraz :  Półprzewodnikowe podłoże z monokrystalicznego tlenku galu Doping UID

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD04-001-005
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia

Półprzewodnikowe podłoże z monokrystalicznego tlenku galu Doping UID

Opis
Grubość: 0,6 ~ 0,8 mm Nazwa produktu: Podłoże pojedynczego kryształu
Orientacja: (010)(201) Doping: UID
FWHM: <350 sekund kątowych Ra: ≤0,5 nm
Podkreślić:

Jednokrystaliczne podłoże z tlenku galu

,

płytka półprzewodnikowa ISO

,

podłoże z tlenku galu UID Doping

Ga2O3Grubość podłoża pojedynczego kryształu 0,6 ~ 0,8 mm FWHM <350 arcsec

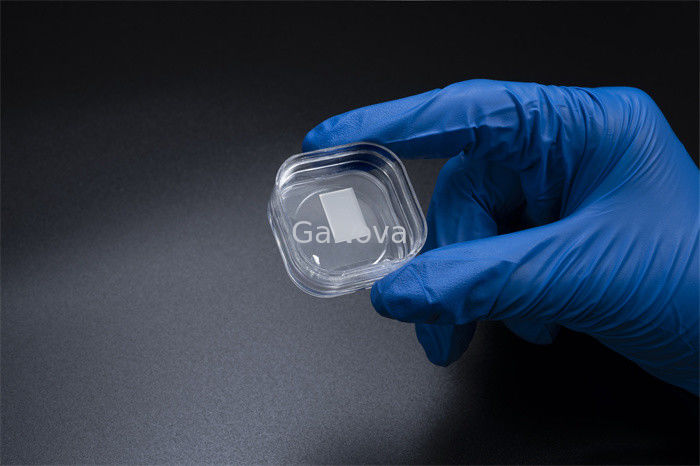

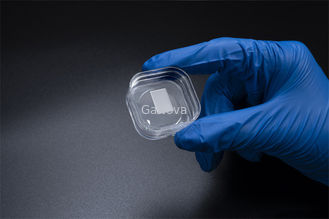

10x15mm2(-201) wolnostojące Ga z domieszką UID2O3podłoże monokrystaliczne Klasa produktu pojedyncze polerowanie Grubość 0,6 ~ 0,8 mm FWHM <350 arcsec, Ra ≤ 0,5 nm Rezystancja 4,13E + 17Ω / cm-3Urządzenia optoelektroniczne, warstwy izolacyjne z materiałów półprzewodnikowych i filtry UV



Tlenek galu (Ga2O3) monokryształ jest materiałem półprzewodnikowym o szerokim paśmie wzbronionym.Tlenek galu (Ga2O3) ma szerokie perspektywy zastosowania w urządzeniach optoelektronicznych, był używany jako warstwa izolacyjna dla materiałów półprzewodnikowych na bazie Ga oraz jako filtr ultrafioletowy.


Istnieje pięć faz krystalicznych Ga2O3, ale beta-Ga2O3jest jedynym, który może istnieć stabilnie w wysokiej temperaturze.β-Ga2O3to nowy typ przezroczystego materiału półprzewodnikowego o ultraszerokim paśmie wzbronionym o zabronionej szerokości pasma około Eg=4,8 eV, który nadaje się do wytwarzania urządzeń zasilających o pionowej strukturze dużej mocy i dużej gęstości prądu.Ma perspektywy zastosowania w dziedzinie detektorów ultrafioletu, diod elektroluminescencyjnych (LED) i czujników gazu.




Podłoże z azotku galu — poziom badań
Wymiary 10*10mm 10*15mm
Grubość 0,6 ~ 0,8 mm
Orientacja (010) (201)
Doping UID
Polerowana powierzchnia Polerowana jednostronnie
Rezystywność/Nd-Na / 4.13E+17
FWHM <350 sekund kątowych
Ra ≤0,5 nm
Pakiet Pakowane w pomieszczeniu czystym klasy 100, w atmosferze azotu
