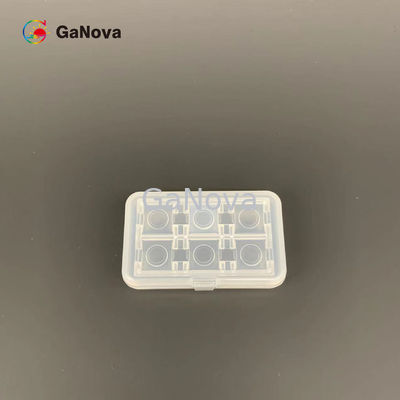

Nazwa produktu: Podłoże pojedynczego kryształu Orientacja: (201)
Polerowana powierzchnia: Polerowana jednostronnie FWHM: <350 sekund kątowych
Ra: ≤0,3 nm Grubość: 0,6 ~ 0,8 mm
Podkreślić:

Podłoże monokrystaliczne Ga2O3

,

płytka z tlenku galu 0

,

6 mm

10x10mm2(-201) Wolnostojące Ga domieszkowane Fe2O3podłoże monokrystaliczne Pojedyncze polerowanie klasy produktu Grubość 0,6 ~ 0,8 mm FWHM <350 arcsec, Ra≤0,3 nm Urządzenia optoelektroniczne, warstwy izolacyjne materiałów półprzewodnikowych i filtry UV



Podłoże z azotku galu (GaN) jest wysokiej jakości podłożem monokrystalicznym.Wykonany jest oryginalną metodą HVPE i technologią przetwarzania płytek, która była oryginalnie rozwijana przez wiele lat.Cechy to wysoka krystaliczność, dobra jednorodność i doskonała jakość powierzchni.



Celem tego przeglądu jest podsumowanie ostatnich postępów w zakresie wzrostu, przetwarzania i wydajności urządzenia najszerzej badanego polimorfu, β-Ga2O3.Omówiono rolę defektów i zanieczyszczeń na właściwości transportowe i optyczne materiału masowego, epitaksjalnego i nanostruktur, trudności w domieszkowaniu typu p oraz rozwój technik przetwarzania, takich jak trawienie, formowanie styków, dielektryki do tworzenia bramek i pasywacji.



Podłoże z azotku galu — poziom produktu
Wymiary 10*15mm 10*10mm
Grubość 0,6 ~ 0,8 mm
Orientacja (201)
Doping Fe Sn
Polerowana powierzchnia Polerowana jednostronnie
Rezystywność/Nd-Na / <9E18
FWHM <350 sekund kątowych
Ra ≤0,3 nm
Pakiet Pakowane w pomieszczeniu czystym klasy 100, w atmosferze azotu
