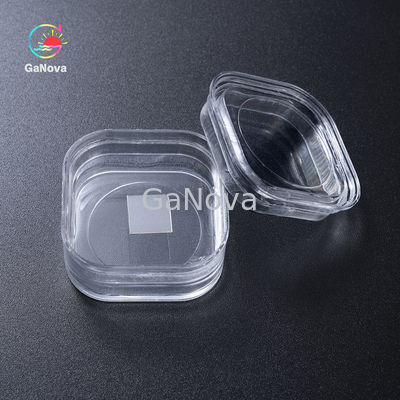

JDCD04-001-002 10x10mm2 (-201) Wolnostojący Ga2O3 z domieszką Sn Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Orzecznictwo
Chiny Shanghai GaNova Electronic Information Co., Ltd. Certyfikaty
Im Online Czat teraz

JDCD04-001-002 10x10mm2 (-201) Wolnostojący Ga2O3 z domieszką Sn Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

JDCD04-001-002 10x10mm2 (-201) Wolnostojący Ga2O3 z domieszką Sn Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie
JDCD04-001-002 10x10mm2 (-201) Wolnostojący Ga2O3 z domieszką Sn Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Duży Obraz :  JDCD04-001-002 10x10mm2 (-201) Wolnostojący Ga2O3 z domieszką Sn Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD04-001-002
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia

JDCD04-001-002 10x10mm2 (-201) Wolnostojący Ga2O3 z domieszką Sn Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Opis
Grubość: 0,6 ~ 0,8 mm Nazwa produktu: Podłoże pojedynczego kryształu
Orientacja: (201) Polerowana powierzchnia: Polerowana jednostronnie
FWHM: <350 sekund kątowych Ra: ≤0,3 nm

10x10mm2 (-201) wolnostojące podłoże monokrystaliczne Ga2O3 z domieszką Sn Klasa produktu polerowanie pojedyncze Grubość 0,6~0,8mm FWHM<350arcsec,Ra≤0,3 nm Rezystancja<9E18Ω/cm-3 Urządzenia optoelektroniczne, warstwy izolacyjne z materiałów półprzewodnikowych i promieniowanie UV filtry



Od lat 90. jest powszechnie stosowany w diodach elektroluminescencyjnych (LED).Azotek galu emituje niebieskie światło używane do odczytu płyt Blu-ray.Ponadto azotek galu jest stosowany w półprzewodnikowych urządzeniach zasilających, komponentach RF, laserach i fotonice.W przyszłości zobaczymy GaN w technologii czujników.





Podłoże z azotku galu — poziom produktu
Wymiary 10*15mm 10*10mm
Grubość 0,6 ~ 0,8 mm
Orientacja (201)
Doping Fe Sn
Polerowana powierzchnia Polerowana jednostronnie
Rezystywność/Nd-Na / <9E18
FWHM <350 sekund kątowych
Ra ≤0,3 nm
Pakiet Pakowane w pomieszczeniu czystym klasy 100, w atmosferze azotu



O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
