JDCD04-001-003 10x10mm2 100(Off 6°) Domieszkowany Fe Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

JDCD04-001-003 10x10mm2 100(Off 6°) Domieszkowany Fe Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie
JDCD04-001-003 10x10mm2 100(Off 6°) Domieszkowany Fe Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

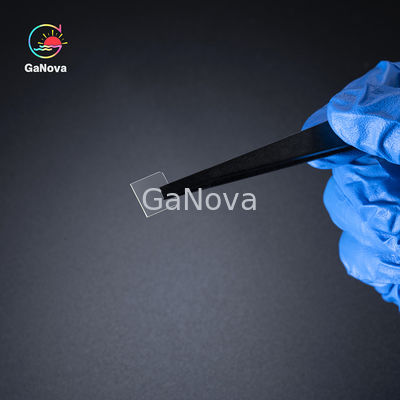

Duży Obraz :  JDCD04-001-003 10x10mm2 100(Off 6°) Domieszkowany Fe Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD04-001-003
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia

JDCD04-001-003 10x10mm2 100(Off 6°) Domieszkowany Fe Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Opis
Grubość: 0,6 ~ 0,8 mm Nazwa produktu: Podłoże pojedynczego kryształu
Orientacja: (100) od 6° Doping: Fe
FWHM: <350 sekund kątowych Ra: ≤5nm

10x10mm2 100(off 6°) Wolnostojące podłoże monokrystaliczne Ga2O3 z domieszką Fe Klasa produktu Polerowanie pojedyncze Grubość 0,6~0,8mm FWHM <350arcsec,Ra≤5nm Urządzenia optoelektroniczne, warstwy izolacyjne z materiałów półprzewodnikowych i filtry UV



Gęstość mocy jest znacznie lepsza w urządzeniach z azotku galu w porównaniu z urządzeniami krzemowymi, ponieważ GaN ma zdolność utrzymywania znacznie wyższych częstotliwości przełączania.Ma również zwiększoną zdolność do wytrzymywania podwyższonych temperatur.

Azotek galu jest półprzewodnikiem z bezpośrednim pasmem wzbronionym (przerwa wzbroniona = 3,4 eV) o strukturze typu wurcytu i jest materiałem używanym do wytwarzania urządzeń emitujących światło, które są odporne na korozyjne środowiska.Azotek galu otrzymuje się w reakcji Ga2O3 z NH3 w podwyższonej temperaturze rzędu 1000°C.



Podłoże z azotku galu — poziom badań
Wymiary 10*10mm
Grubość 0,6 ~ 0,8 mm
Orientacja (100)od 6°
Doping Fe
Polerowana powierzchnia Polerowana jednostronnie
Rezystywność/Nd-Na /
FWHM <350 sekund kątowych
Ra ≤5nm
Pakiet Pakowane w pomieszczeniu czystym klasy 100, w atmosferze azotu





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
