JDCD04-001-007 10x10mm2(010)Sn-Doped Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Orzecznictwo
Chiny Shanghai GaNova Electronic Information Co., Ltd. Certyfikaty
Im Online Czat teraz

JDCD04-001-007 10x10mm2(010)Sn-Doped Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

JDCD04-001-007 10x10mm2(010)Sn-Doped Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie
JDCD04-001-007 10x10mm2(010)Sn-Doped Free-Standing Ga2O3 Single Crystal Substrate Product Grade Single Polishing
JDCD04-001-007 10x10mm2(010)Sn-Doped Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie JDCD04-001-007 10x10mm2(010)Sn-Doped Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

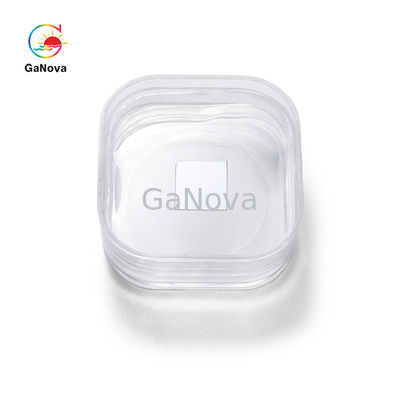

Duży Obraz :  JDCD04-001-007 10x10mm2(010)Sn-Doped Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD04-001-007
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia

JDCD04-001-007 10x10mm2(010)Sn-Doped Wolnostojący Ga2O3 Podłoże monokrystaliczne Klasa produktu Pojedyncze polerowanie

Opis
Grubość: 0,6 ~ 0,8 mm Nazwa produktu: Podłoże pojedynczego kryształu
Orientacja: (101) Polerowana powierzchnia: Polerowana jednostronnie
FWHM: <350 sekund kątowych Ra: ≤0,5 nm

10x10mm2(010)Sn domieszkowany wolnostojący monokrystaliczny substrat Ga2O3 Klasa produktu pojedyncze polerowanie Grubość 0,6 ~ 0,8 mm FWHM <350arcsec, Ra≤0,5nm Rezystancja 1,53E + 18Ω/cm-3 Urządzenia optoelektroniczne, warstwy izolacyjne materiałów półprzewodnikowych i filtry UV



Podczas gdy urządzenia oparte na krzemie były w stanie wyprodukować stosunkowo wydajne urządzenia, ulepszone właściwości azotku galu dają półprzewodnikom GaN przewagę polegającą na utracie znacznie mniejszej energii na ciepło.Szerokie pasmo wzbronione pozwala urządzeniom GaN wytrzymywać znacznie wyższe temperatury niż krzem, co pozwala ogólnie na wyższy poziom efektywności energetycznej ulubionych urządzeń.



Podłoże z azotku galu — poziom badań
Wymiar 10*15mm 10*10mm
Grubość 0,6 ~ 0,8 mm
Orientacja (010)
Doping Sn
Polerowana powierzchnia Polerowana jednostronnie
Rezystywność/Nd-Na 2.00E+17 1,53E+18
FWHM <350 sekund kątowych
Ra ≤0,5 nm
Pakiet Pakowane w pomieszczeniu czystym klasy 100, w atmosferze azotu





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Paymen >=5000USD, 80% T/T z góry, saldo przed wysyłką.
