Jednostronnie polerowane podłoże monokrystaliczne waflowe Ga2O3

Jednostronnie polerowane podłoże monokrystaliczne waflowe Ga2O3

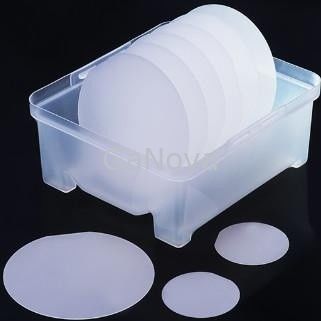

Single Side Polished Ga2O3 Wafer Single Crystal Substrate
Jednostronnie polerowane podłoże monokrystaliczne waflowe Ga2O3 Jednostronnie polerowane podłoże monokrystaliczne waflowe Ga2O3

Duży Obraz :  Jednostronnie polerowane podłoże monokrystaliczne waflowe Ga2O3

Szczegóły Produktu:
Miejsce pochodzenia: Suzhou Chiny
Nazwa handlowa: GaNova
Orzecznictwo: UKAS/ISO9001:2015
Numer modelu: JDCD04-001-002
Zapłata:
Szczegóły pakowania: Pakowanie próżniowe w środowisku clean room klasy 10000, w kasetach po 6 sztuk lub pojedynczych poje
Czas dostawy: 3-4 dni tygodnia

Jednostronnie polerowane podłoże monokrystaliczne waflowe Ga2O3

Opis
Nazwa produktu: Podłoże pojedynczego kryształu Grubość: 0,6 ~ 0,8 mm
Polerowana powierzchnia: Polerowana jednostronnie Orientacja: (201)
FWHM: <350 sekund kątowych Ra: ≤0,3 nm
Podkreślić:

Bocznie polerowany wafel Ga2O3

,

podłoże z azotku galu 0

,

6 mm

10x10mm2(-201) Wolnostojące Ga domieszkowane Fe2O3podłoże monokrystaliczne Pojedyncze polerowanie klasy produktu Grubość 0,6 ~ 0,8 mm FWHM <350 arcsec, Ra≤0,3 nm Urządzenia optoelektroniczne, warstwy izolacyjne materiałów półprzewodnikowych i filtry UV





tlenek galu (Ga2O3) wyłania się jako realny kandydat dla niektórych klas energoelektroniki, fotodetektorów UV z żaluzjami słonecznymi, ogniw słonecznych i czujników o możliwościach wykraczających poza istniejące technologie ze względu na duże pasmo wzbronione.Zwykle podaje się, że istnieje pięć różnych polimorfów Ga2O3, mianowicie jednoskośny (β-Ga2O3), struktury romboedryczne (α), wadliwy spinel (γ), kubiczne (δ) lub rombowe (ε).





Podłoże z azotku galu — poziom produktu
Wymiary 10*15mm 10*10mm
Grubość 0,6 ~ 0,8 mm
Orientacja (201)
Doping Fe Sn
Polerowana powierzchnia Polerowana jednostronnie
Rezystywność/Nd-Na / <9E18
FWHM <350 sekund kątowych
Ra ≤0,3 nm
Pakiet Pakowane w pomieszczeniu czystym klasy 100, w atmosferze azotu





O nas

Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża i niestandardowe części ze szkła optycznego. Komponenty szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.Ściśle współpracujemy również z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi i firmami, dostarczając niestandardowe produkty i usługi dla ich projektów badawczo-rozwojowych.Naszą wizją jest utrzymywanie dobrych relacji współpracy ze wszystkimi naszymi klientami dzięki naszej dobrej reputacji.





Często zadawane pytania

P: Czy jesteś firmą handlową lub producentem?
Jesteśmy fabryką.
P: Jak długi jest czas dostawy?
Zwykle jest to 3-5 dni, jeśli towary są w magazynie.
lub jest to 7-10 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?to jest darmowe czy dodatkowe?
Tak, możemy zaoferować próbkę za darmo, ale nie płacimy za fracht.
P: Jakie są twoje warunki płatności?
Płatność <= 5000 USD, 100% z góry.
Płatność> = 5000 USD, 80% T / T z góry, saldo przed wysyłką.
